STARCIE GIGANTÓW

[czary2mary]

JVC CD-R Taiyo Yuden MID 97m24s01f Made in Japan
ImgBurn 2.5.8.0 x 12
BenQ DW1640

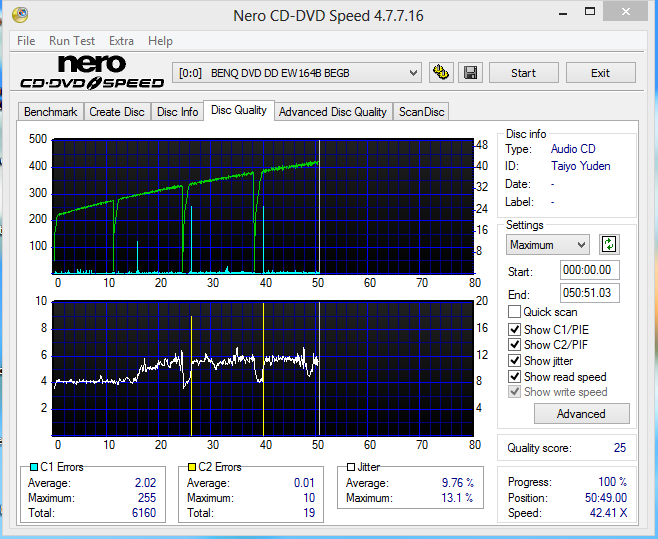

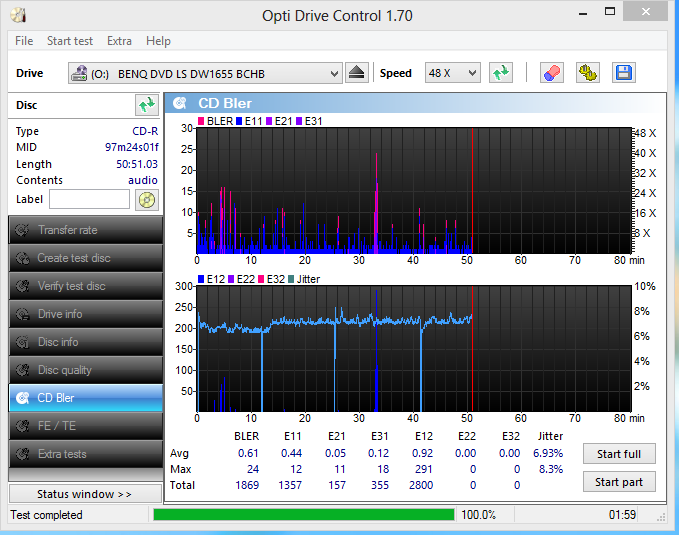

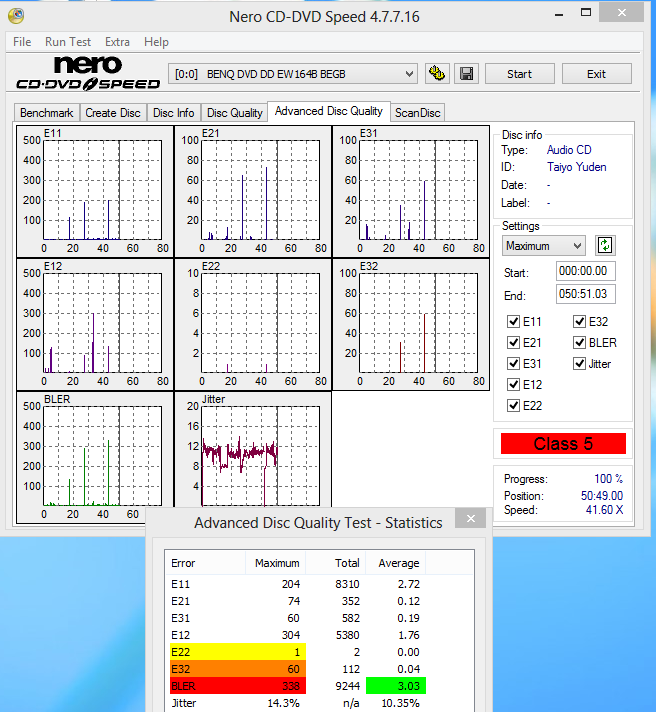

Testy na BenQ część 1

[czary2mary]

JVC CD-R Taiyo Yuden MID 97m24s01f Made in Japan
ImgBurn 2.5.8.0 x 12
BenQ DW1640

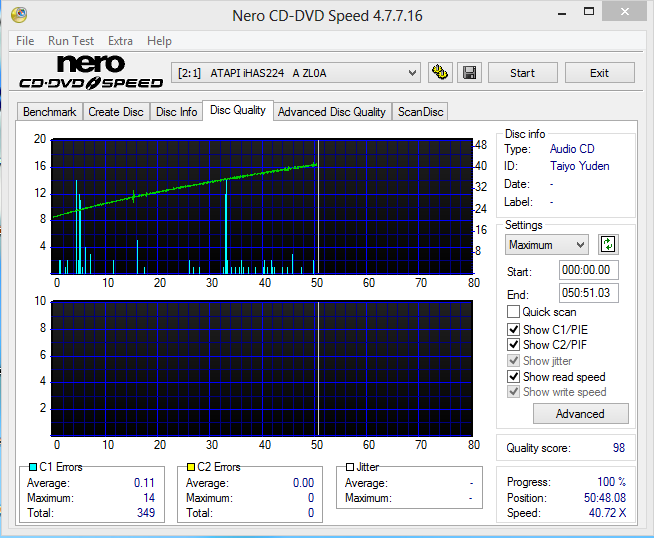

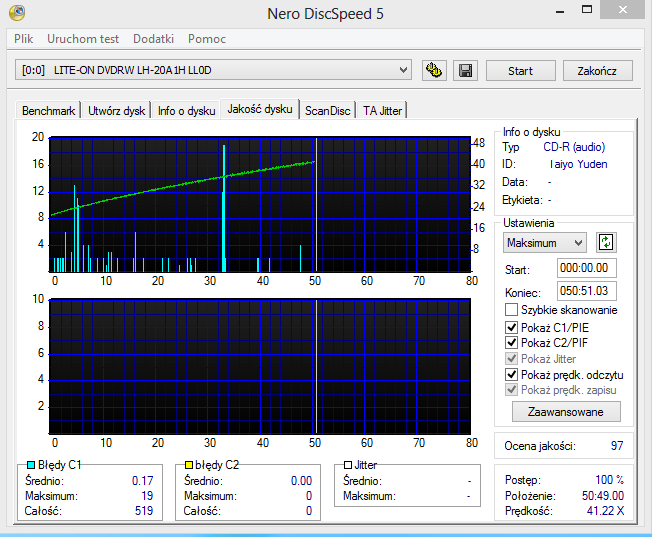

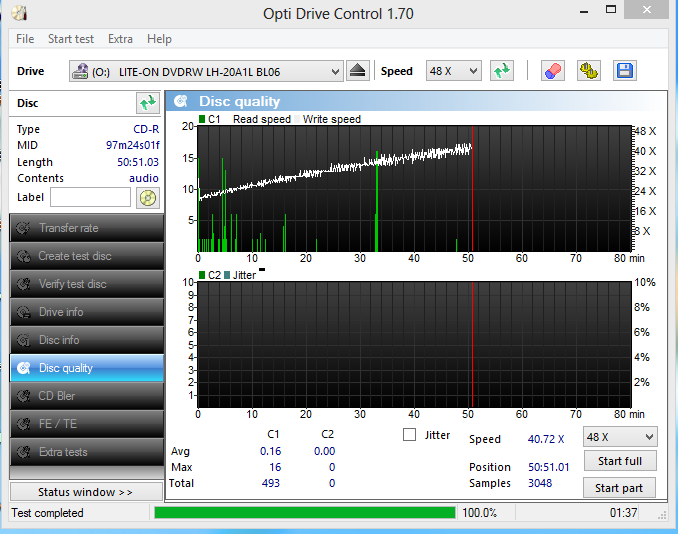

Testy na Lite-on część 2

[czary2mary]

JVC CD-R Taiyo Yuden MID 97m24s01f Made in Japan
ImgBurn 2.5.8.0 x 12
BenQ DW1640

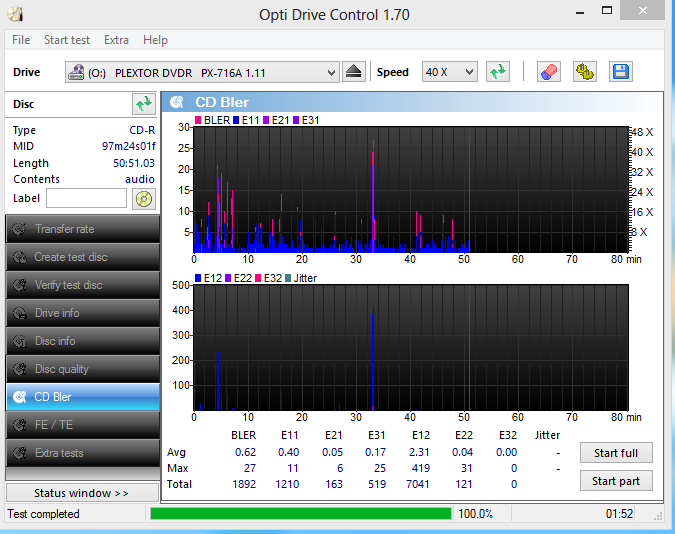

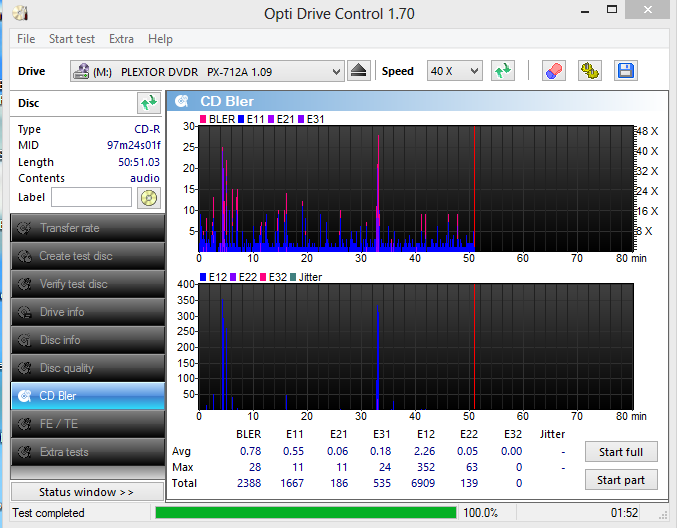

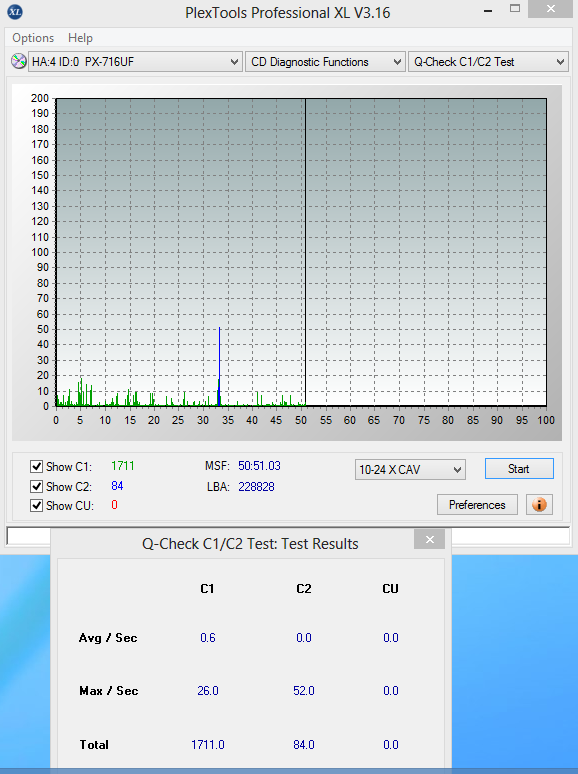

Testy na Plextor część 3

[czary2mary]

KRÓTKA LEGENDA DO TESTÓW

Ponieważ trochę tych testów i danych do odczytu się nazbierało to króciutko przypomnę jakie błędy i w jakim teście występują .

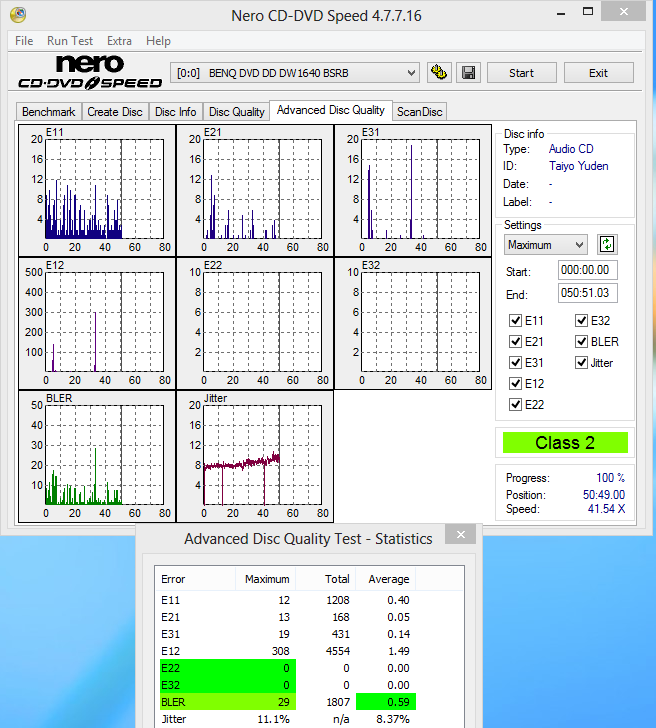

Zaawansowany test jakości płyt CD-R(napedy BenQ,Plextor)
CD: E11, E21, E31, E12, E22, E32, BLER, Jitter
czyli suma nastepujących wyników tworzy błędy C1\C2\CU
C1(BLER) = E11 + E21 + E31 i C2 = E22 i CU = E32.
czyli otzrzymujemy znane wszystkim
C1, C2, CU(Lite-on, Plextor)
Krótkie przypomnienie co i jak i od czego .
Błędy C1:
Wielkość błędu C1, tzw. BLER (Block Error Rate), pozwala ocenić integralność danych na płycie CD-R.
Błąd C1 wyrażony jest przez częstość występowania błędów typu E11, E21, E31 w ciągu jednej sekundy. Kryterium podziału na błędy typu E jest ich waga i możliwości korekcji. E11 ***8211; określa ilość błędów jednoznakowych możliwych do skorygowania
E21 ***8211; określa ilość błędów dwuznakowych możliwych do skorygowania,
E31 ***8211; określa ilość niemożliwych do skorygowania błędów w pierwszym dekoderze (C1),
Dopuszczalny poziom błędów C1 (BLER)
Zgodnie z Yellow Book (opisującą standardy CD-ROM i CD-ROM XA) oraz Red Book (opisującą fizyczne właściwości płyty kompaktowej i cyfrowe kodowanie dźwięku) średnia częstotliwość występowania błędów C1 nie powinna przekraczać 220 na sekundę.
Dla podwyższenia poziomu integralności danych, średnia ilość błędów C1 dla nośników CD-ROM nie powinna przekraczać 50 na sekundę, a maksymalna ilość błędów na sekundę nie powinna być większa od 100.
W praktyce, błędy C1 występują zawsze na dyskach CD-R. Ich stosunkowo wysoka ilość to przede wszystkim skutek losowych przyczyn ich występowania. Błędy C1 są relatywnie łatwe do skorygowania. Niemożliwe do korekcji błędy C1 są przekazywane do drugiego dekodera.

Błędy C2
Błędy typu C2 to jedno i dwuznakowe błędy (E12, E22), możliwe do skorygowania w drugim dekoderze (C2). Błędy typu C2 są poważniejsze od błędów C1, jednak nadal istnieje szansa ich korekcji, jednak przy wystąpieniu błędu E22 wzrasta prawdopodobieństwo wystąpienia niemożliwych do skorygowania błędów, oraz maleją szanse na korektę błędów, które mogą wystąpić w trakcie nagrywania płyty przez użytkownika.
Dopuszczalny poziom błędów C2
Dopuszczalna ilość błędów jest trudna do określenia. Dla przykładu przy wartościowych danych, 15 błędów typu E22 jest nie do przyjęcia, mimo że taka ilość błędów podlega korekcji.

Błąd CU/ E32
Błąd CU/E32 określa ilość niemożliwych do skorygowania błędów w drugim dekoderze (C2) lub istnienie na dysku niemożliwych do odczytania danych.
Dopuszczalny poziom błędów CU/E32
Błędy CU/E32 nie mogą występować. Ich obecność oznacza niemożliwość odczytania danych na płycie.

Zawansowany test jakości DVD(napędy BenQ)
DVD: 1-5 PIE, PIE, PIF, POE, POF, Jitter
czyli suma najstepujących wyników
PIE=1PIE+2PIE+3PIE+4PIE+5PIE i PIF i Jitter i POE(Outer Parity Error) i POF (Parity Outer Failure )
Testy PIE\PIF Jitter (napędy Lite-on)
Krótkie przypomnienie co i jak:

Pomiar błędów
System korekcji błędów na nośnikach DVD składa się z dwóch zestawów parzystych danych. Parzystość wewnętrzna odnosi się do wierszy macierzy danych, natomiast parzystość zewnętrzna do danych zawartych w kolumnach. Każdy kompletny zestaw danych, tzw. blok ECC, podlegający korekcie składa się z 16 sektorów danych. Każdy sektor zawiera 2048b informacji użytkownika. Kryterium używanym do określenia jakości wypalonego nośnika jest łączna ilość dwóch rodzajów błędów: Parity Inner Errors (PIE) i Parity Outer Errors (POE), których korekcja opiera się na kodach ***8211; PI - Parity Inner (parzystość wewnętrzna) oraz PO Parity Outer (parzystość zewnętrzna).

Błędy PIE: Parity Inner Error informuje ilości błędów skorygowanych przez pierwszy poziom korekcji, na podstawie wewnętrznych kodów parzystości. PIE jest mierzone dla jednego bloku ECC.
Błędy PIE są najmniej groźne. Gdy napęd wykryje błąd odczytu na podstawie kodu PI, podejmuje próbę jego skorygowania. W przypadku niepowodzenia powstaje błąd PIF.

Błędy PIF: Parity Inner Failure błędy, których pierwszy poziom korekcji błędów nie zdołał poprawić. Błędy PIF są mierzone dla jednego bloku ECC, który korygowany jest na podstawie kodów PO.
Istnieje szansa korekcji błędów typu PIF na podstawie kodów parzystości zewnętrznej, czyli korekcję drugiego poziomu.

Błędy POE: Parity Outer Errors - jest to liczba błędów poprawionych przez drugi poziom korekcji na podstawie zewnętrznych kodów parzystości. Nieudana próba ich korekcji powoduje powstanie błędów typu POF.

Błędy POF: Parity Outer Failure - błędy, powstałe na skutek niemożliwości odczytania przez dekoder danych przy użyciu zewnętrznych kodów parzystości. Błędy POF są mierzone dla jednego bloku ECC.
Zgłoszenie błędu POF oznacza, że napęd nie poradził sobie z korekcją błędów i zapisane dane zostały utracone.

Dopuszczalny poziom błędów PIF, POE i POF
Dopuszczalna liczba błędów zależy od ustawień ECC oraz ilości bloków danych, które są jednocześnie badane.
Dla ECC 8 maksymalna dopuszczalna ilość błędów PIE na sekundę wynosi 208.
W pojedynczym bloku ECC liczba błędów typu PIF nie może przekroczyć 4, a dla ECC 8 maksymalna ilość błędów PIF wynosi 32.
W przypadku błędów POE, dla ECC8 maksymalna ich ilość wynosi 280 błędów na sekundę.
Błędy typu POF nie mogą występować na dysku DVD.


FE/TE
(Test FE\TE Test na napędach Lite-on) Test pozwala na ocenę jakości nośnika. FE - czyli Focus Errors, wskazuje jak dobrze pickup skupia promień lasera na powierzchni płyty.
TE - Tracking Errors, wskazuje na to jak dobrze pickup może podążać za spiralną ścieżką na płycie. Jeżeli FE/TE osiągają zbyt wysokie wartości to istnieje wysokie
prawdopodobieństwo wystąpienia błędu zapisu. Im niższy współczynnik FE i TE - tym lepiej.

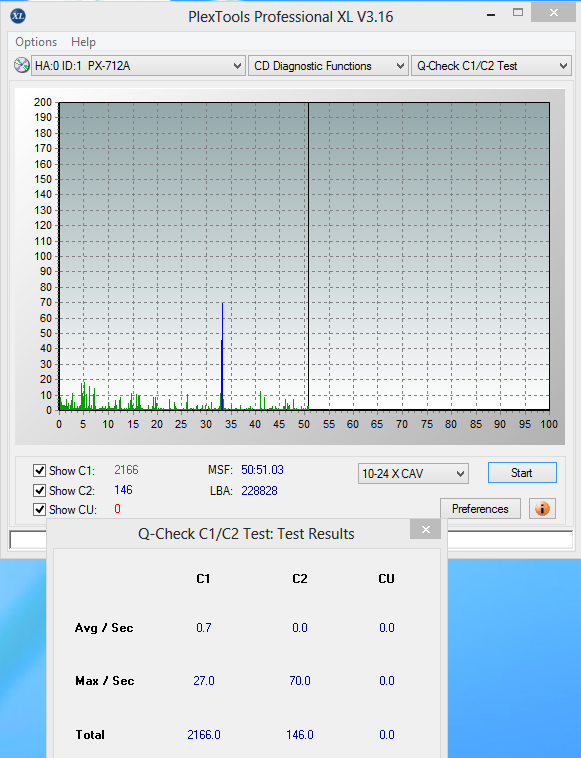

Testy PlexToool(napędy Plextor)

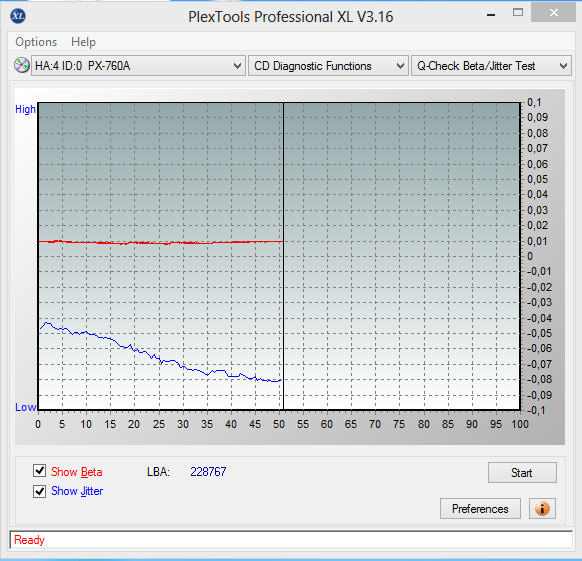

Test CD-R , Beta/Jitter Test- Jitter wiadomo co i jak im mniejszy tym lepiej
!Beta natomiast określa jakość zapisanych pitów i landów.( między -8% i +8% dla płyt CD). Generalnie - im bardziej pozioma linia (CD)i mniejsze wartości tym lepiej . .

Test DVD Q-Check TA -niebieskie pola Pit-y ,czerwone pola Land-y (to samo dotyczy test TA Jitter w programie NeroSpeedDisc dla Lite-on kolor niebieski jasny Pit-y zółte Land-y)

[czary2mary]

Podsumowanie (krótkie)

Trudno w w zasadzie do takiej ilości testów coś dodać od siebie -jedyne co rzuca się w oczy to że oba napędy nadal świetnie sobie radzą z
zapisem i odczytem płyt CD i DVD.Różnice jakie występują w testach są tak nie wielkie że trudno wskazać jednoznacznie który lepiej sobie
poradził .Oczywiście musimy brać poprawkę że dzisiejsze nośniki nie są takie same jak kiedyś i napędy mają już dobre kilka latek zapisów i odczytów
za sobą.Gołym okiem widać że jeden napęd ma słabszy już laser DVD a drugi CD .A mimo to świetnie poradziły sobie z wszystkimi płytami użytymi to testu.
Również wyniki potrafią być zupełnie inne tej samej płyty na różnych napędach a nawet więcej na tym samym napędzie w różnych programach są duże różnice a nawet jeszcze więcej w tych samych programach w dwóch testach jakości są czasami znaczne różnice-. Trzeba to wszystko uwzględnić w ocenach.
Jedyne co można stwierdzić z pewnością to że wszystkie BenQ to
fajne nagrywarki i tylko żal że to już historia i temat prędzej czy później trafi do archiwum w dziale historii napędów optycznych.

THE END

[joujoujou]

Napisany przez czary2mary

[...] padł drugi w czasie testu Lite-on LH-18A1H [...]

Taki napęd też mam.

I oszczędzam.

A benka 1620 nie oddam, jest w fabrycznej benkowej obudowie usb.

Ciesz się, że jeszcze plexa nie popsułeś.

I reputa leci.

[seku]

@czary2mary PODZIWIAM !

gdybym ja miał tyle czasu :-)

[ynsiwy]

Ja też podziwiam i cieszę się, że główna tematyka forum dalej jest podtrzymywana, mimo popularyzacji i zasypu słabych nośników. Ciężko jest teraz dostać coś dobrego, a tu zawsze wiem czego szukać

[melag]

Dobra robota - szacun

Od siebie dodam, że beta dla płyt DVD powinna zawierać się w przedziale -5% do 5%, najlepiej jak najbliżej wartości "0" oraz powinna tworzyć linię prostą bez tzw "schodków".
