[FAQ] Wymiana optyki LiteOn na przykładzie iHAS B Instrukcja krok po kroku

[czary2mary]

Przykładowa wymiana OPU w modelu iHAS B który ze względów swojej wielkiej przydatności dla właścicieli konsol Xbox360 jest bardzo poszukiwany a z racji zakończenia dwa lata temu produkcji bardzo trudno dostępny i bardzo drogi(Ceny na zachodnich rynkach wahają się w przedziale 50$~150$). Czasami jedyną drogą przywrócenia sprawności jest wymiana optyki która jest winna 99% usterek jakie się trafiają w tym modelu.
Producent podaje w specyfikacji poprawną pracę lasera na 60000 godzin .
Niestety taką wartość możemy włożyć między bajki -dojechanie na tym modelu do 10000 godzin jest wielkim sukcesem -średnia to 3000~8000 godzin ale również zdarzają się często egzemplarze z dużo mniejszym przebiegiem niż 1000 godzin.
Bardzo często również uszkodzeniu ulega przekładna ZOOM dla zapisu i odczytu drugiej warstwy-co jest największą bolączką lasera w tym modelu.
Objawami uszkodzenia optyki jest nie rozpoznawanie nośników,
bardzo długie wczytywanie\kopiowanie zawartości,kłopoty z odczytem\zapisem ,kłopoty z odczytem \zapisem drugiej warstwy ,notoryczne błędy zapisu,częste kłopoty z zapisem płyt DVD+R DL .
Instrukcja generalnie również dotyczy większości modeli LiteOn i może być wykorzystana do wymiany optyki w wielu modelach tej firmy i ich OEM \klonach-różnice występują zazwyczaj w w wymiarach \sposobie zamontowania\zaczepy,miejsca podłączenia taśm płyty głównej.
Modele laserów\OPU można odczytać z tabeli z mini-FAQ
Encyklopedia LiteOn


INSTRUKCJA

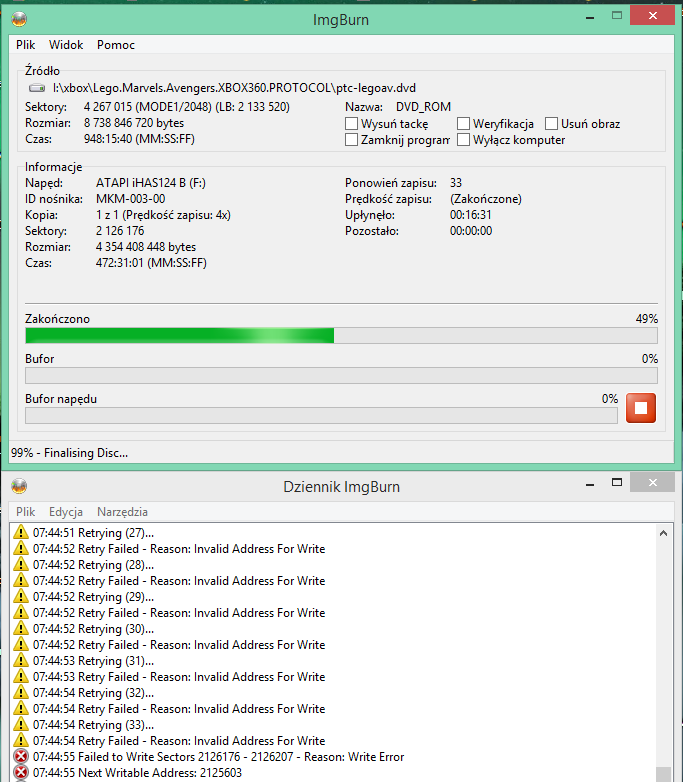

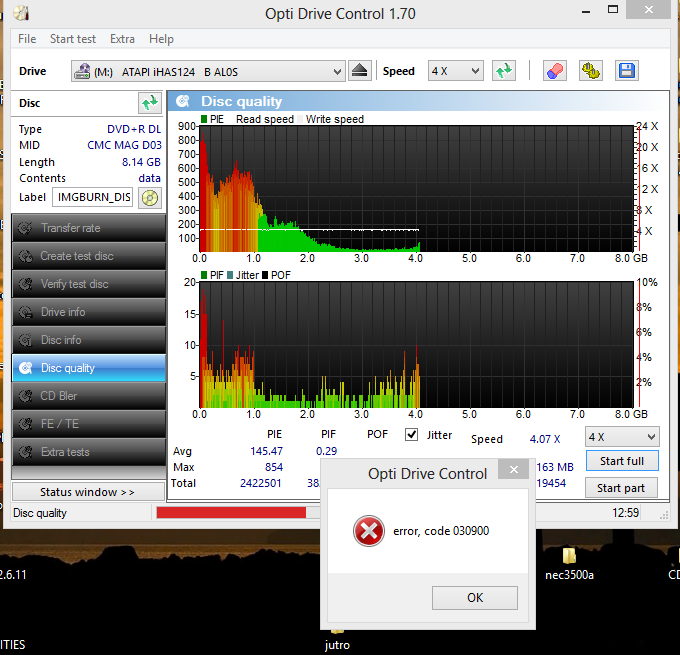

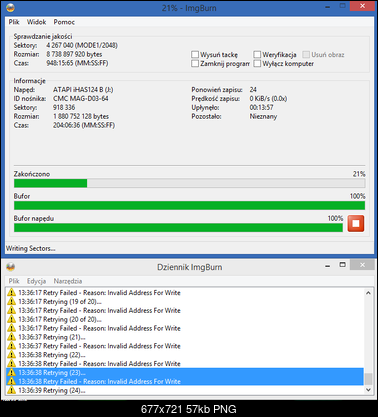

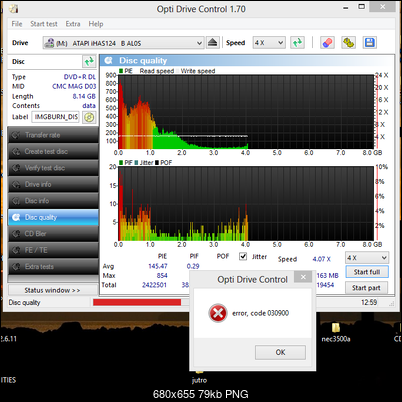

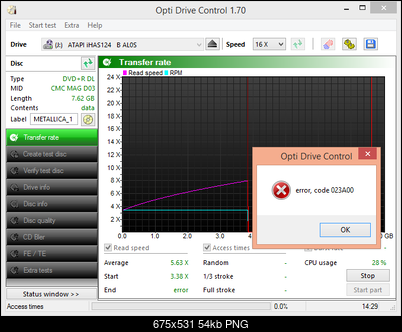

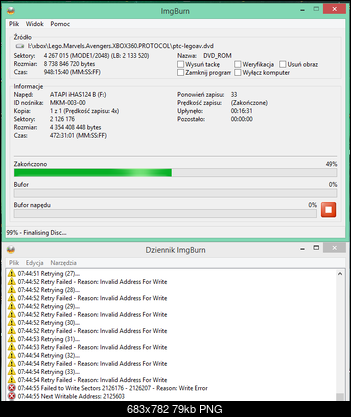

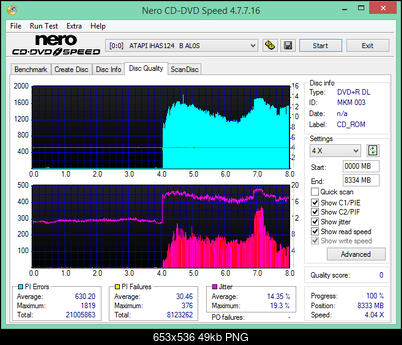

Przykładowe screen z typowymi objawami padniętej optyki iHAS B

Odczyt






Zapis

[czary2mary]

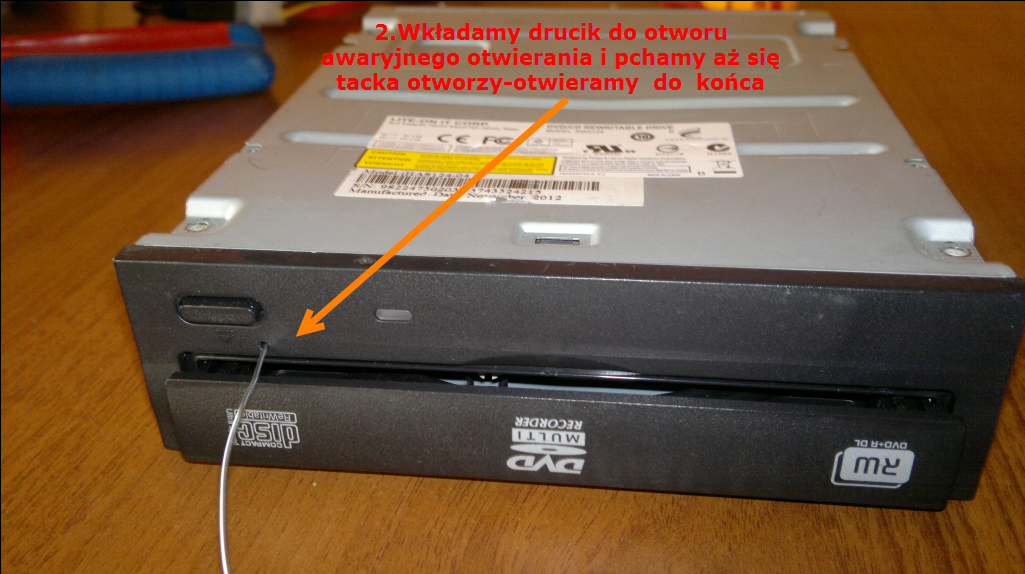

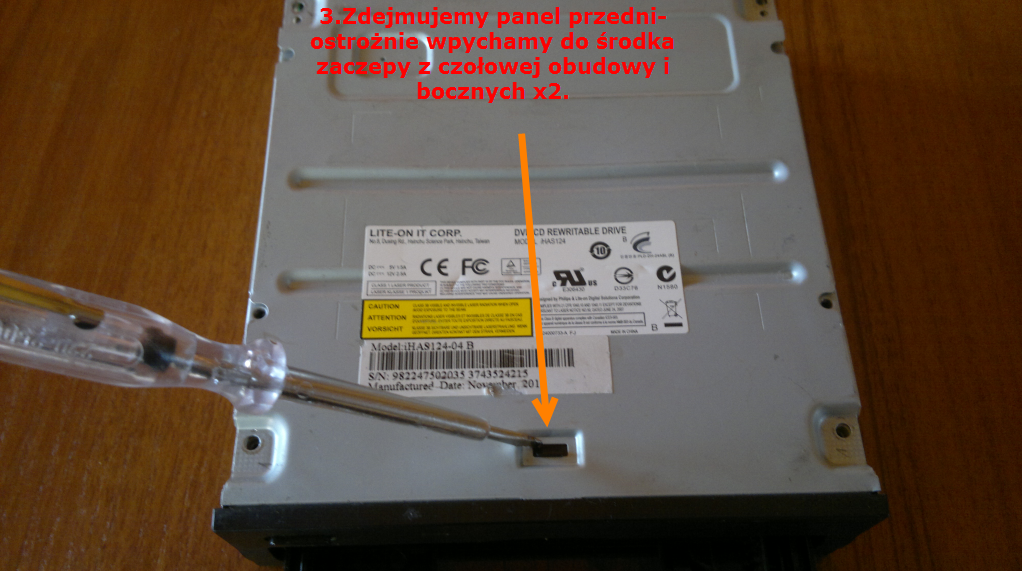

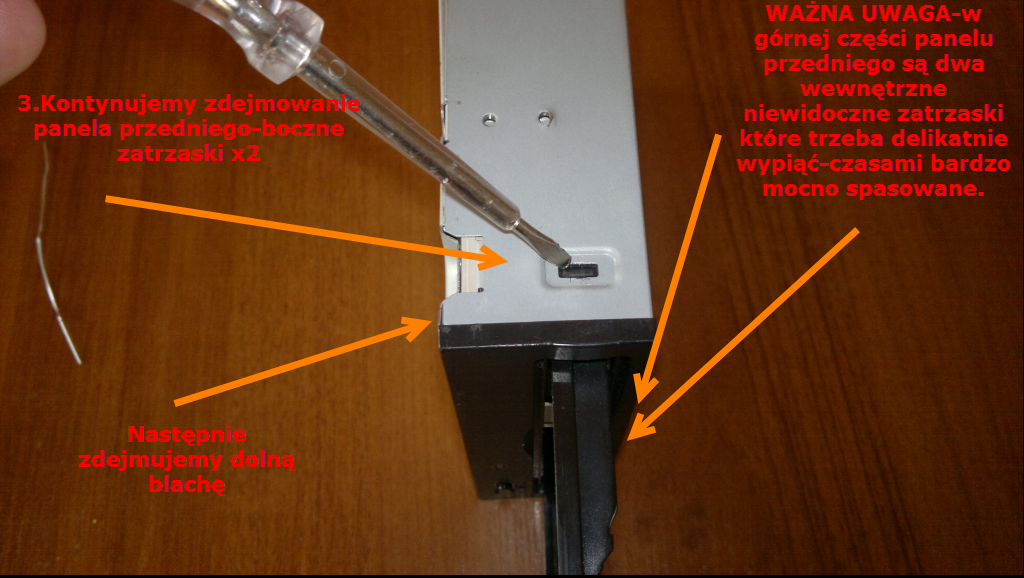

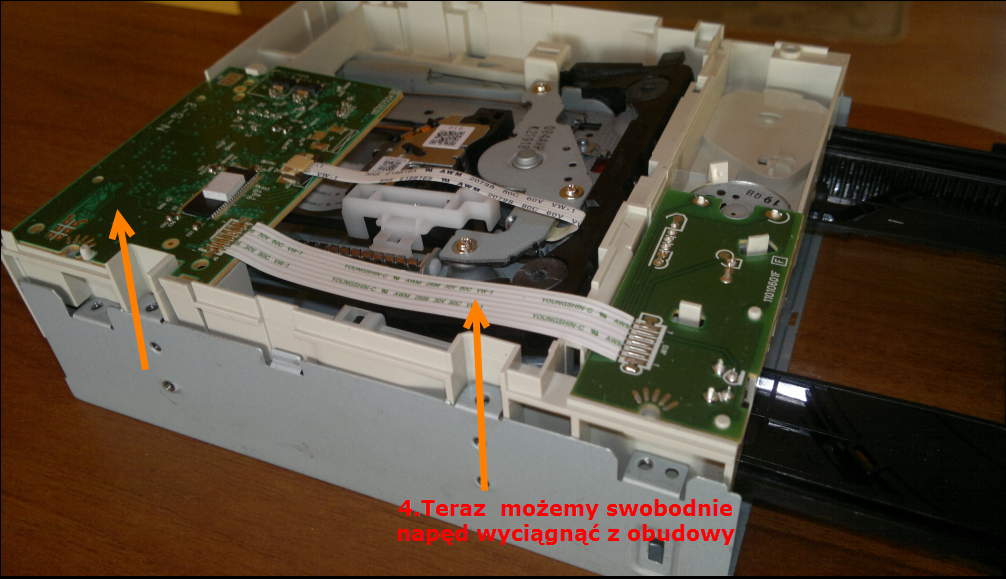

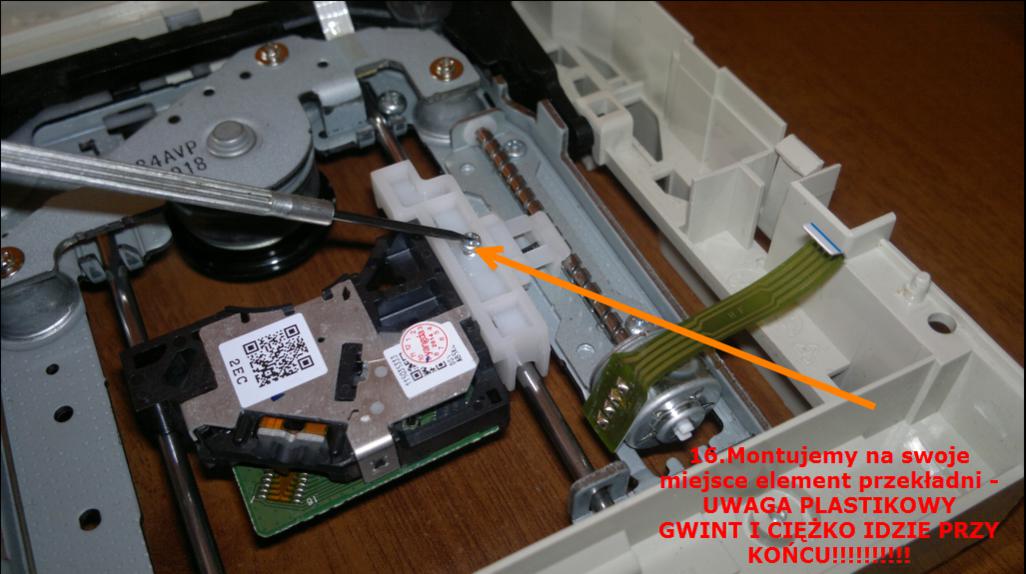

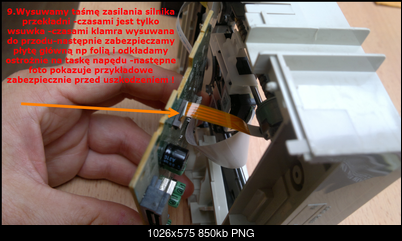

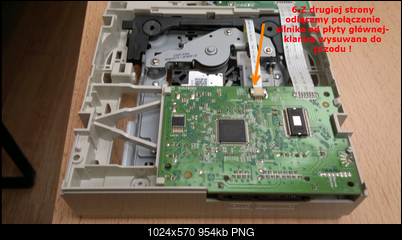

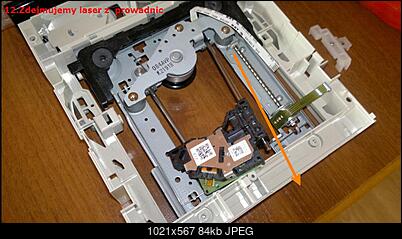

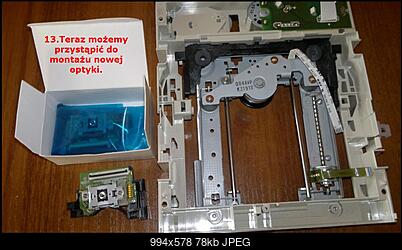

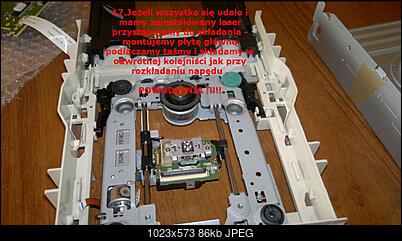

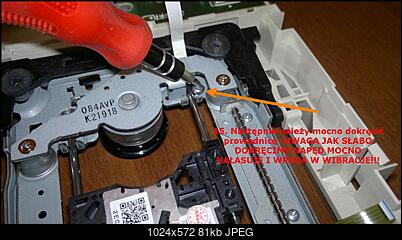

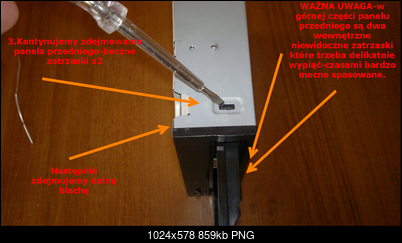

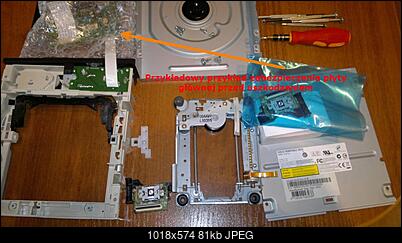

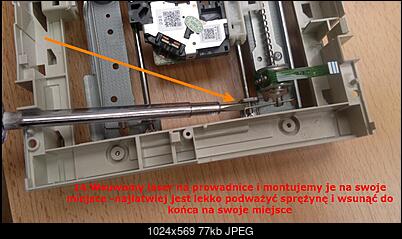

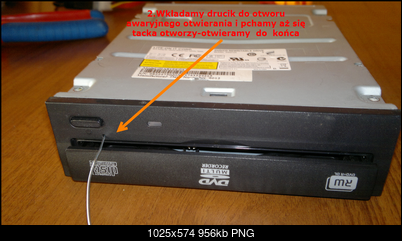

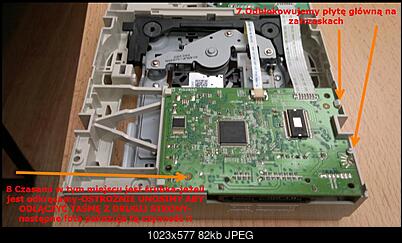

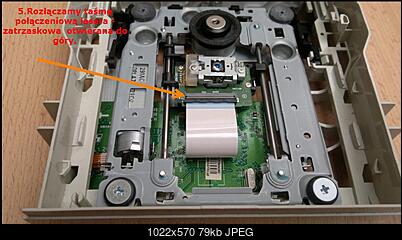

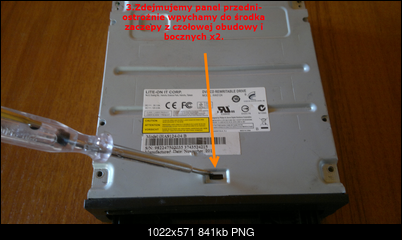

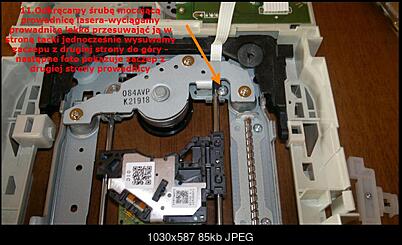

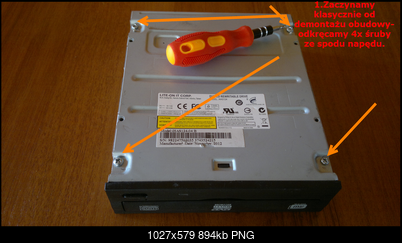

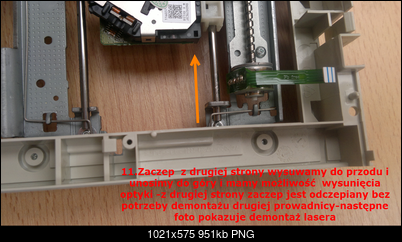

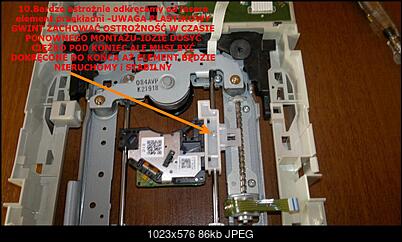

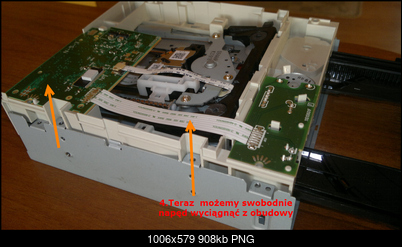

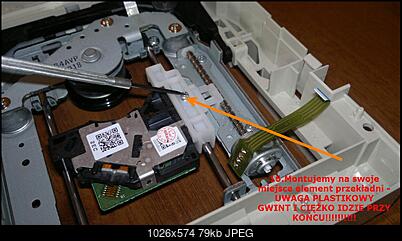

Wymiana wymaga rozebrania napędu i demontażu przynajmniej jednej prowadnicy na której pracuje optyka.Wymagana ostrożność i
dobre jakościowo narzędzia -część gwintów jest bardzo delikatna jak również gwint przy przekładni ślimaka jest plastikowy.

[czary2mary]

[czary2mary]

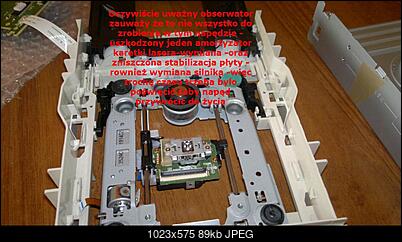

Oczywiście uważny obserwator zauważy że w "remontowanym egzemplarzu" do wymiany jeszcze jeden amortyzator karetki lasera i zniszczona stabilizacja płyty-również wymiana głównego silnika napędowego-więc trochę roboty było

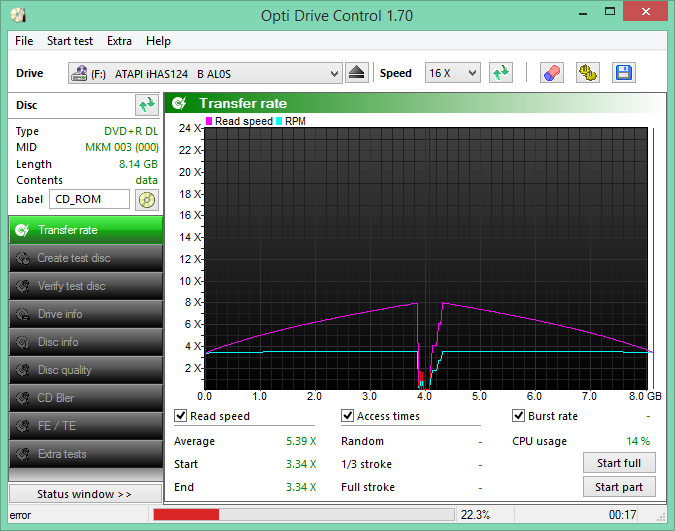

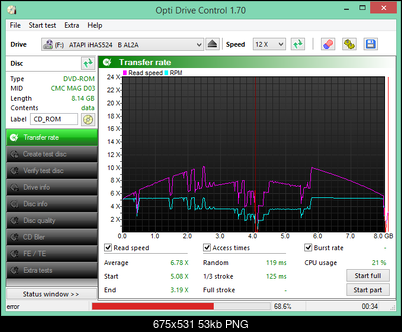

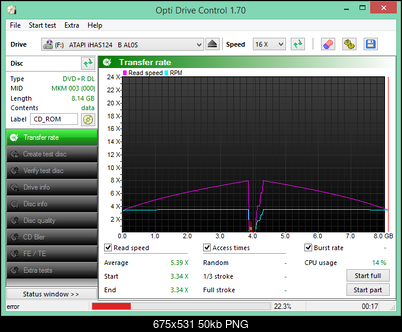

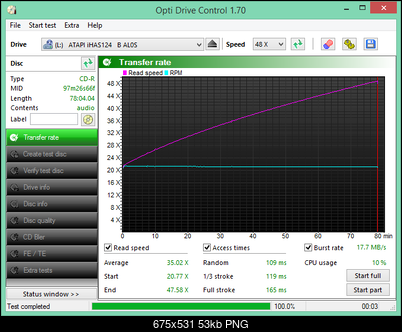

Ale za to taki wynik otrzymujemy

[blackened2687]

Wyszła doskonała instrukcja!

Również dodam, że można wykorzystać SF-DS19L od DH-22AZS (DRW-22B2ST) / iHAS124 A w zamian SF-DS1XD - czytanie wszystkich płyt i nagrywanie DVD***177;R pracuje świetnie, DVD***177;R DL nie sprawdzałem lecz teoretycznie problemów również nie musi być.

W żadnym wypadku nie próbujcie SF-DS1X1 od iHAS124 C - u kabla karetki lasera przepalą się jedna czy dwie centralne żyły!

[czary2mary]

Napisany przez blackened2687

Wyszła doskonała instrukcja!

Również dodam, że można wykorzystać SF-DS19L od DH-22AZS (DRW-22B2ST) / iHAS124 A w zamian SF-DS1XD - czytanie wszystkich płyt i nagrywanie DVD***177;R pracuje świetnie, DVD***177;R DL nie sprawdzałem lecz teoretycznie problemów również nie musi być.

W żadnym wypadku nie próbujcie SF-DS1X1 od iHAS124 C - u kabla karetki lasera przepalą się jedna czy dwie centralne żyły!

Dobre wiadomości To pewnie SF-DS19 S\T również może pracować\działać ! .
W wolnej chwili sprawdzę jak nagrywa DVD+R DL .

[czary2mary]

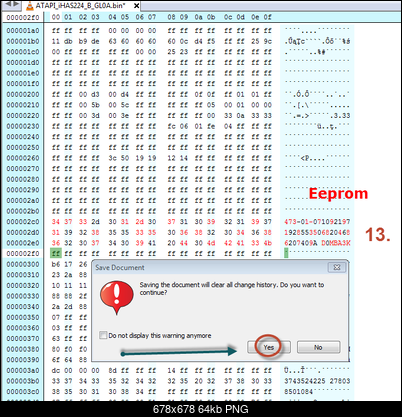

Zmiana danych kalibracji lasera \OPU Blackened2687 & czary2mary

Kalibracja lasera\OPU możliwa do wykonania w konstrukcjach LiteOn DVD+ OEM +klony -DH20A6 \ DH22A8 \DH22A9 \ DH24AASH\LH \ DH24ABSH\LH
+ BluRay +OEM+ klony \ PLD-DH-12B2LH \ PLD-DH-8E2L\ PLD-DH-6E2L\
Być może możliwa jest w nowszych konstrukcjach PLDS -DH24ACS \ DH24ADSH ale nie była testowana przez nas jeszcze .
Oczywiście w każdym modelu dane kalibracyjne występują w innych miejscach\ formatach w eeprom i firmware ....
Usilnie pracujemy również nad uproszczeniem i ułatwieniem całej procedury..do czego mamy nadzieję przyczynią się nowe wersje softu od COdeKing i jego ogromna wiedza w temacie...

Cała technologia i sposób wykonania został opracowany i przetestowany wspólnie przez nas ,oczywiście cała technologia i sposób jest stricte partyzancki i trzeba mieć
tego świadomość .Również sama zmiana danych kalibracyjnych OPU \lasera jest
zaawansowana i trudna i przeznaczona dla bardzo bardzo zaawansowanych użytkowników napędów optycznych .Również nie jest możliwa do wykonania na
wszystkich komputerach --a na nie których systemach ekstremalnie niebezpieczna dla nagrywarek. Dane trzeba zmienić w Eeprom w jednym miejscu ale za to wielokrotnie
w firmware a każda pomyłka sprawia że zamordujemy napęd .Mogę dodać tylko że ja całą operację wykonuje w parę godzin sprawdzając wszystkie wprowadzone zmiany
kilkakrotnie przed wgraniem zmodyfikowanych firmware z nowymi danymi kalibracyjnymi laserów. Również w czasie operacji zdarzają się błędy \zwiechy\kłopoty z programem LtnFlash -trzeba wtedy zachować zimną krew ....
Dlatego na dzień dzisiejszy zdecydowaliśmy razem że udostępniamy tylko informacje o takiej możliwości i kilka przykładowych screen informacyjnych .
Wszystkich zainteresowanych zapraszamy do kontaktu z nami w celu konsultacji \ uzyskania dodatkowych informacji i
sprawdzenia możliwości wykonania operacji kalibracji lasera .....przez was i wasz sprzęt .

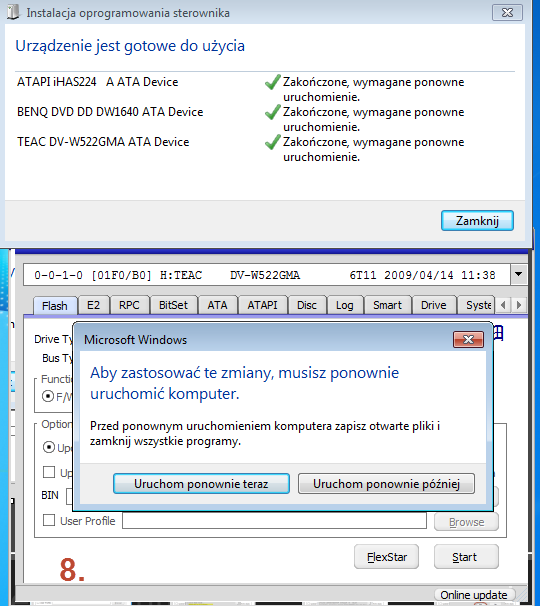

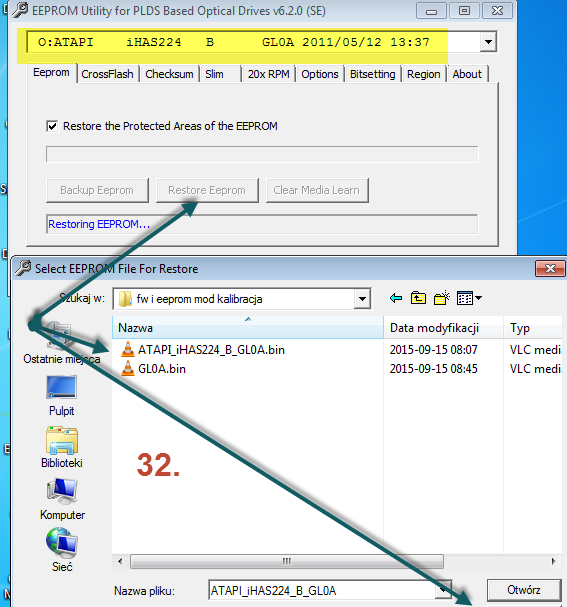

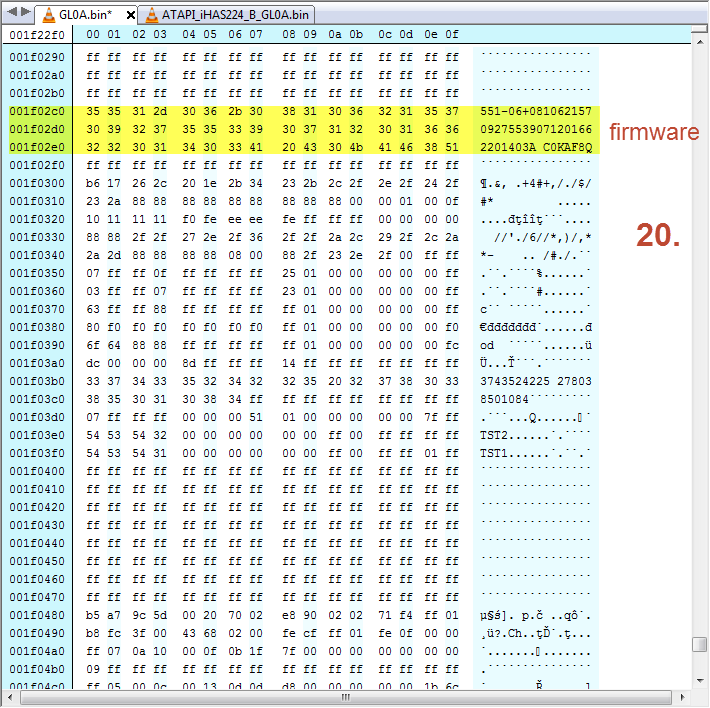

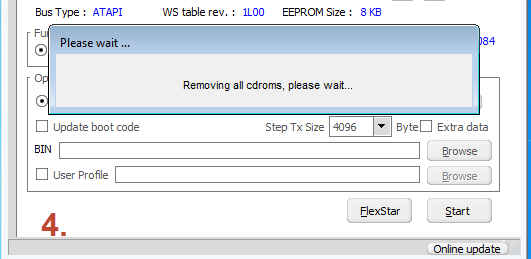

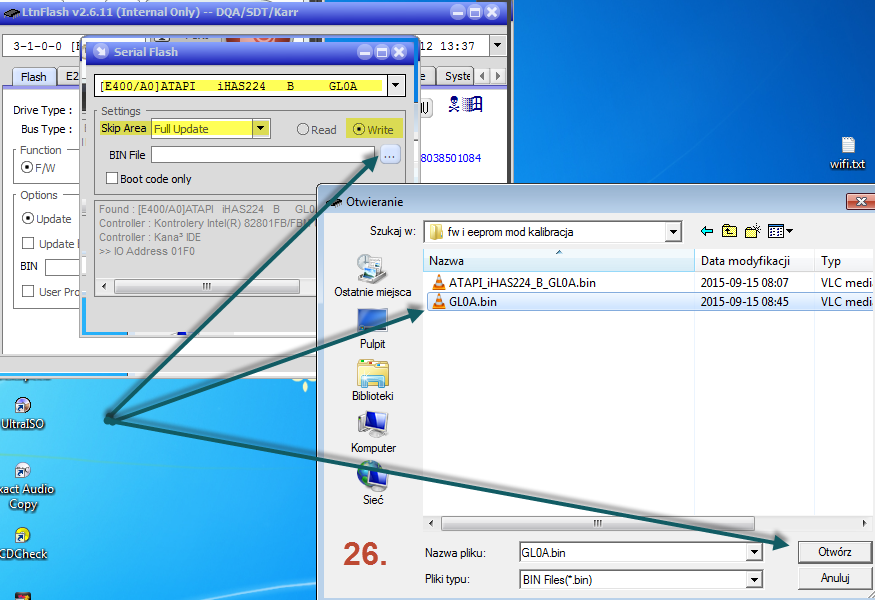

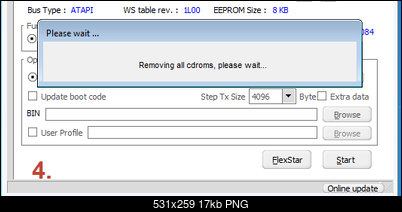

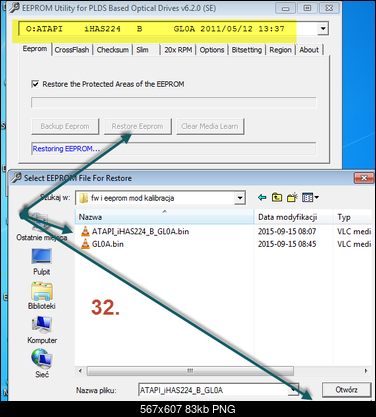

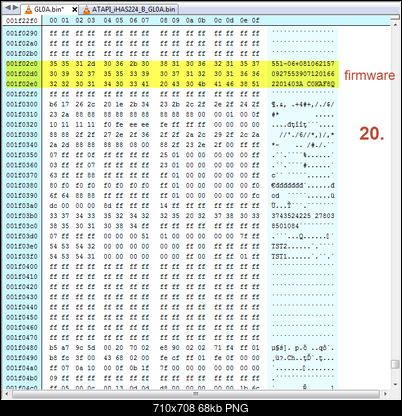

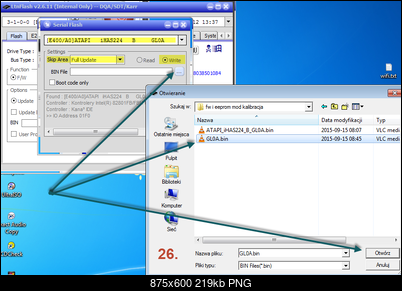

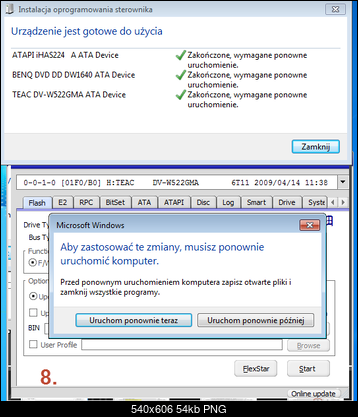

przykładowe screen...

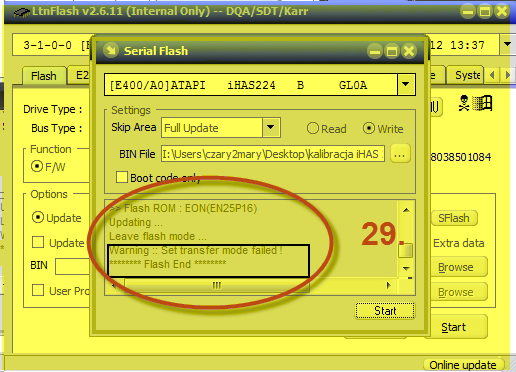

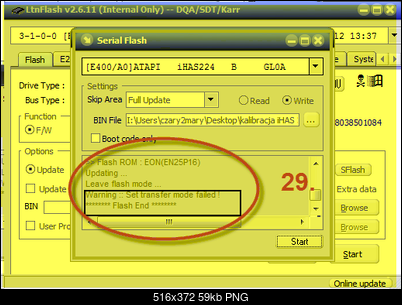

Jak widać na screen poniżej nie zawsze wszystko idzie tak jak powinno...dlatego powtórzę to drugi raz --operacja przeznaczona dla bardzo bardzo zaawansowanych użytkowników napędów optycznych i komputerów .

[asekx]

Mam zamiar wymienić optykę w moim LiteOn iHAP 122\crossflash Plextor PX-L871AW , sama wymiana bez problemu ale czy konieczne jest kalibrowanie lasera? Jeżeli tak to co jest mi potrzebne(oprócz dużej wiedzy), jakie aplikacje itd. .

[czary2mary]

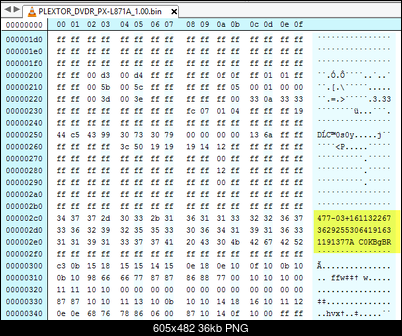

Format danych kalibracyjnych w LiteOn iHAP122W\Plextor PX-L871A jest identyczny jak w pozostałych konstrukcjach PLDS korzystających z OPU Sanyo SF-DS1XD więc od strony technicznej nie powinno być problemu ..

Kalibracja przywraca cechy fabryczne sprzętu gdzie w ROM nagrywarki zapisane są dane i ustawienia lasera jak ogniskowa \ rozczepienie wiązki \ dokładne nastawy ...

W przypadku płyt CD\DVD trudno gołym okiem zobaczyć różnice między modelem skalibrowanym\nieskalibrowanym ... dla DVD+R DL lepiej wychodzi przejście warstw na skalibrowanym .. choć te lasery wszystkie maja bardzo podobne ustawienia stąd też korzystanie bez kalibracji jest bezproblemowe...

[Erwin75]

Ja wymieniałem ostatnio, kurczę coś zrobiłem nie tak i już mi nie działa ;/

[czary2mary]

Napisany przez Erwin75

Ja wymieniałem ostatnio, kurczę coś zrobiłem nie tak i już mi nie działa ;/

Podaj więcej szczegółów \ jaki model nagrywarki \ jakie OPU i skąd dostarczone\zakupione\wymienione ?

[Leman39]

Napisany przez czary2mary

Dobre wiadomości To pewnie SF-DS19 S\T również może pracować\działać ! .
W wolnej chwili sprawdzę jak nagrywa DVD+R DL .

Odświeżam temat wymiany na ten typ lasera - sprawdzaliście DVD DL? Tak z ciekawości. Jak wygląda adaptacja tego OPU i rev. B i czy zależy od Hardware?

[czary2mary]

Napisany przez Leman39

Odświeżam temat wymiany na ten typ lasera - sprawdzaliście DVD DL? Tak z ciekawości. Jak wygląda adaptacja tego OPU i rev. B i czy zależy od Hardware?

Trzeba @Blakened2687 męczyć czy testował więcej ...

Ja tylko w teorii próbowałem kalibrować na Eepromach ale okazało się że dane kalibracyjne w Sanyo SF-DS19 L\S są w zupełnie innym formacie i dodanie ich do ROM-u konstrukcji iHAS B wystrzeli wysoko w kosmos ten sprzęt ....
Moim zdaniem w tym przypadku trzeba się trzymać Sanyo SF-DS-1XD - pewne i sprawdzone rozwiązanie
