Crossflash BluRay LiteOn iHBS+OEM+klony

[czary2mary]

Poradnik dotyczy crossflash konstrukcji Bluray LiteOn PLD-DH-12B2LH pierwszej i drugiej generacji.

WSZYSTKIE OPERACJE I CZYNNOŚCI WYKONUJEMY NA WŁASNE RYZYKO.
Napęd w czasie crossflash powinien być podłączony do kontrolera SATA do komputera bez problemów sprzętowo-programowych
Jeżeli są jakie kolwiek kłopoty z kontrolerami,sterownikami SATA konflikty na sprzęcie nie wykonujemy na takim komputerze
crossflash BluRay,

Jak również zalecam sprzęt z pewnym zasilaniem (np.ups)w razie możliwości na 32-bitowym systemie.

Poradnik został wykonany na przykładzie crossflash LiteOn iHBS 112-04(OEM) do wersji Sony\Optiarc BD-5300S


1.ROZPOZNANIE

Pierwszą rzeczą jaką musimy ustalić to jaką wersje konstrukcji napędu IHBS posiadamy--czy pierwszą czy drugą generację .
Wydaje się że to rzecz prosta ale czasami nie jest to takie oczywiste.

Ogólnie przyjmujemy :
wyprodukowany przed czerwcem 2011 pierwsza generacja\rewizja.
wyprodukowany od lipca 2011 prawdopodobnie -druga generacja\rewizja.
wyprodukowany od listopada 2011 jest niemal na 99% -drugą generacją\rewizją

Ale oczywiście nie jest to już takie oczywiste w przypadku OEM \klonów jak również modeli IHBS z granicznymi datami.

Więc na przykładzie LiteOn iHBS 112-04 dokładnie ustalimy jaki to model.

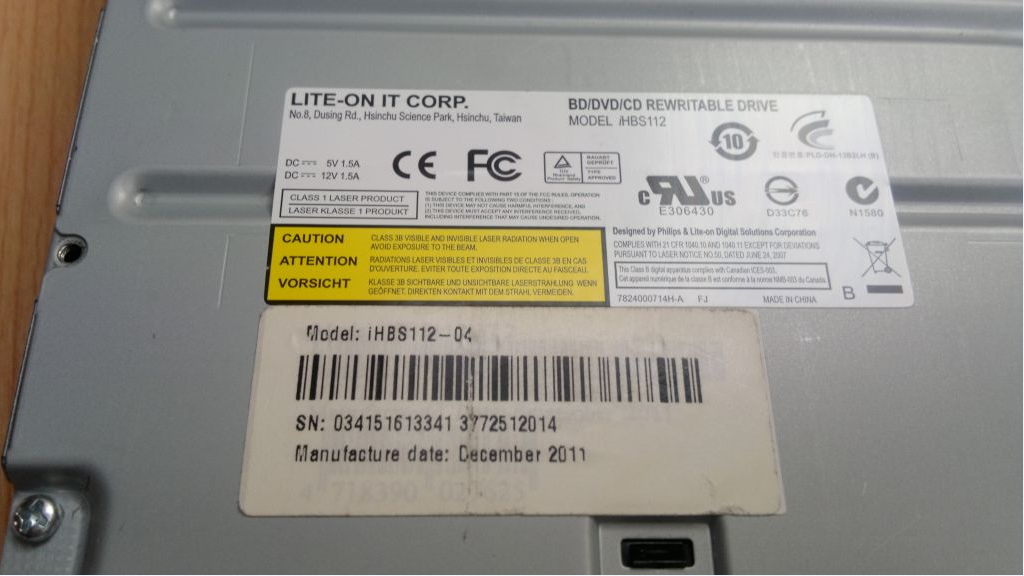

Na pierwszej fotce widzimy etykietę napędu z oznaczeniem modelu iHBS 112-04 i datą produkcji grudzień 2011r.
Ale jest to OEM i gołym okiem widać że nalepkę oemowską naklejono na gotowy\wyprodukowany model iHBS-112-37
z datą produkcji sierpień 2011r....
Trudno na podstawie samej daty jak widać ustalić co za za model posiadamy.

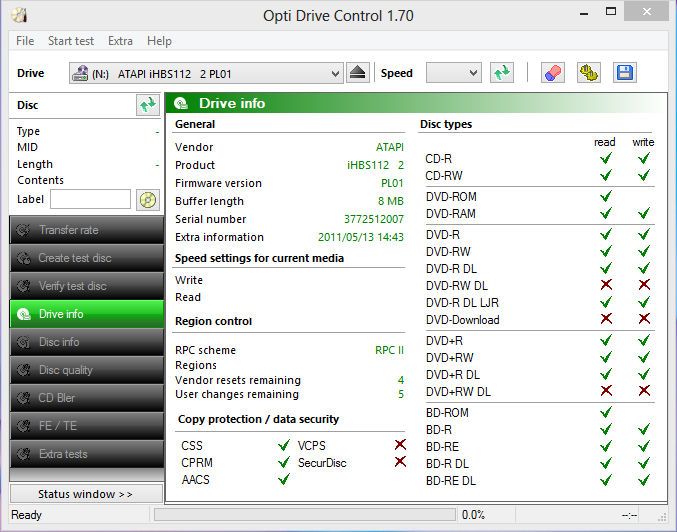

Najpewniejszym sposobem sprawdzenia jest opcja
disc quality w programie Opti Drive Control .
Jeżeli bezproblemowo napęd rozpoczyna test jakości zapisu to mamy pierwszą generację\rewizję
Jeżeli test jakości zapisu nie startuje samodzielnie lub startuje z minimalną prędkością ~~ x0,1
a do uruchomienia potrzeba potwierdzenia prędkości odczytu w górnym okienku to mamy w takim wypadku model drugiej generacji rewizji
(patrz screen)
Na screen widać że nasz przykładowy model sam nie startuje z testem disc quality więc przykładowy LiteOn iHBS-112-04 jest
drugą generacją\rewizją.

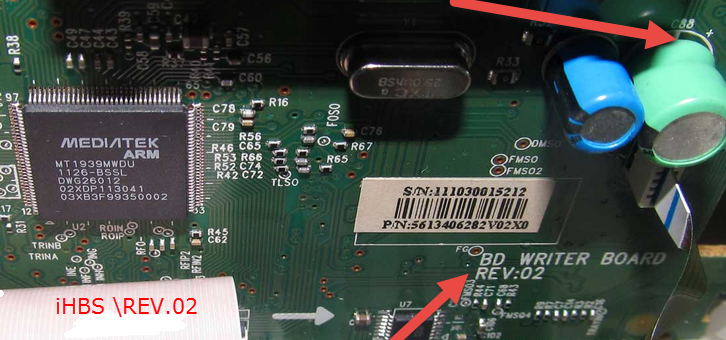

Oczywiście dla majsterkowiczów jest jeszcze opcja rozebrania napędu i sprawdzenia na płycie głównej jakie jest oznaczenie( REV.1 czy REV.2)
foto











2 KOPIE OPROGRAMOWANIA FABRYCZNEGO .Kopie firmware i EEPROM oraz firmware do crossflash.


ŻADNYCH OPERACJI NA W|W MODELACH NIE WYKONUJEMY PROGRAMEM Flash Utility ponieważ nie zgrywa prawidłwo firmware napędu ani nie wgrywa.
Użycie programu do wgrywania czy też użycie firmware zgranych tym programem powoduje uszkodzenie napędu czasami nie do naprawienia.



Kopie firmware\firmware do crossflash wykonujemy programem DOSFlashV2.0
http://www.dekazeta.net/foros/files/.../210-dosflash/

Pobieramy program i włączamy odpowiednią wersję w zależności od posiadanego systemu(32\64bit)
( na 64 bit i Windows trzeba wyłączyć sprawdzanie podpisu sterowników \ściąga np tu: lub Google

http://www.tester.vot.pl/?p=483

Windows 8.1: instalowanie niepodpisanego sterownika

http://www.instalki.pl/demonstracje/...terownika.html )

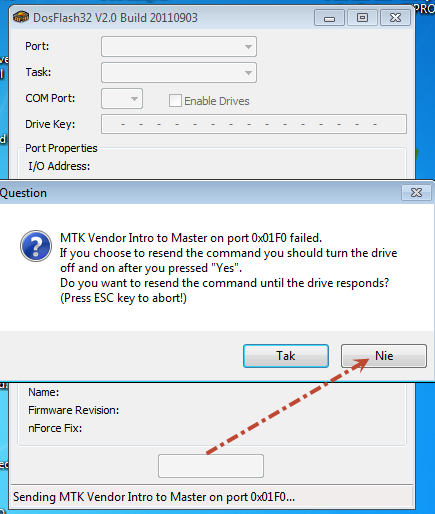

Uruchamiamy główne okno programu i klikamy na NIE tak jak na screen

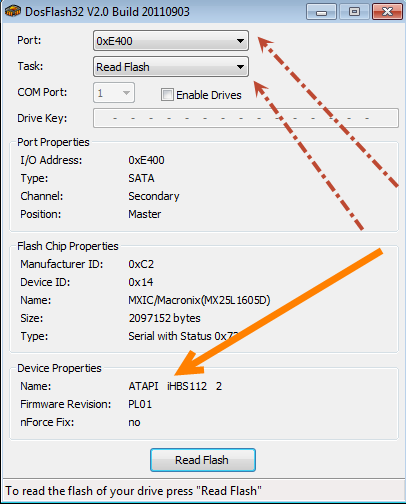

W otwartym oknie zgodnie z wskazówkami na screen szukamy kanału SATA na którym jest nasz
napęd oraz ustawiamy polecenie odczyt "Read Flash" i zatwierdzamy na dole przyciskiem "Read Flash",

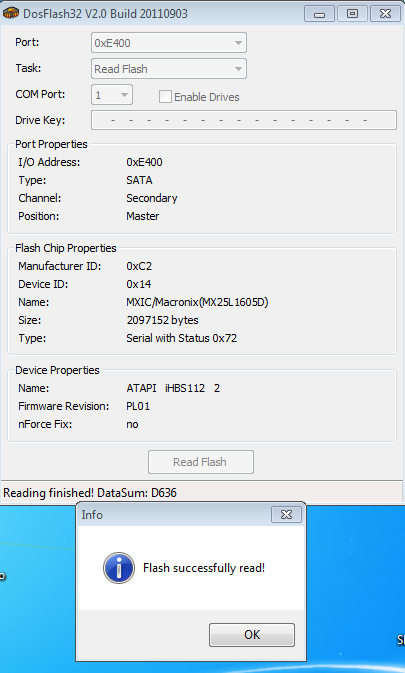

program poprosi o wskazanie miejsca zapisu a następnie w tej lokalizacji zapisze poprawna kopię firmware .

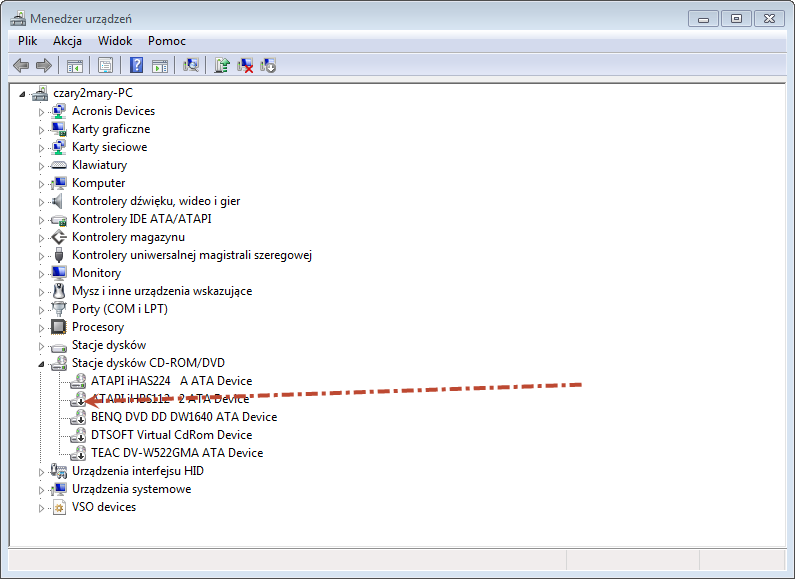

Czasami program w czasie pracy wyłącza \blokuje napędy \po wyłączeniu programu trzeba powłączać je w menadżerze urządzeń.




Ciąg dalszy w następnym poście.....

[czary2mary]

Kopię EEPROM wykonujemy standardowo programem EEPROM Utility





Firmware do crossflash muszą być prawidłowo zgrane \czyli tak jak w przykładzie wyżej w taki sposób z napędu takiego do jakiego chcemy zrobić crossflash.

Do crossflash pierwszej generacji muszą być tylko do tej rewizji \do drugiej generacji również tylko do drugiej rewizji :
Modele które występują w dwóch rewizjach i symbole firmware do nich .

iHBS112 2 firmware: CL0x = 1 rewizja\generacja, PL0x = 2 rewizja\generacja

eHBU212 2 firmware: RL1x = 1 rewizja\generacja, ZL0x = 2 rewizja\generacja

iHBS212 2 firmware: 5L0x = 1 rewizja\generacja, HL0x = 2 rewizja\generacja

- Plextor 1\ 2 rewizja\generacja tutaj jest nie do końca rozwikłane bo wszystkie firmware maja taki sam format 1.0x ,
Ja przyjmuję pierwsze wydanie do crossflash 1 rewizji\generacji a ostatnie do 2 rewizji generacji.

- Sony\Optriarc BD-5300S firmware: 1.0x = 1 rewizja\generacja, 2.0x = 2 rewizja\generacja

- Sony BWU-500S firmware: 1.6x = 1 rewizja\generacja, 2.6x = 2 rewizja\generacja


Jeżeli nie mamy dostępu do takiego modelu to:
do kilku modeli są dostepne tutaj:
https://club.myce.com/t/liteon-ihbs1...-tips/310333/6
Do reszty trzeba albo samemu zgrać ...albo poprosić o udostępnienie mnie lub @cvs z CDFreaks/MyCE, lub Blackened2687 z iXTB albo
gdzieś samemu znaleźć w sieci....


3.Crossflash


Jeżeli mamy już kopię firmware i EEPROM i firmware bin. do crossflash możemy przystąpić do głównej operacji....

Do wgrania nowego firmware musimy się posłużyć odblokowanym instalatorem firmware do nagrywarek Liteon .
W naszym wypadku jest to instalator LiteOn iHAS324B AL18EXE.do pobrania np. tu:
http://www.cdrinfo.pl/bios/11045131259

Umieszczamy go w jednym folderze z firmware bin. do crossflash .Firmware jaki jest nam potrzebny to fw.2.0x dla Sony\Optiarc BD-5300S
Metodą kopiuj \wklej umieszczamy firmware bin na ikonie instalatora AL18 lub też przeciągamy firmware bin na ikonę instalatora AL18 ,
nastepuje otwarcie instalatora które potwierdzamy i powinniśmy mieć takie okno z modelem napedu który chcemy crosflashować i
wersje firmware do crossflash(patrz screen poniżej) jezeli jest inaczej przerywamy operację i sprawdzamy czy firmware do crossflash
na 100% jest prawidłowo zrobiony lub robimy kopię jeszcze raz lub prosimy \szukamy prawidłowego firmware.

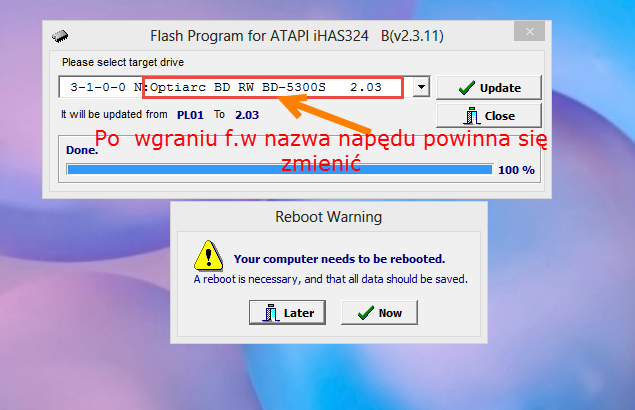

Jeżeli wszystko jest tak jak powinno robimy Update i na koniec napęd powinien zmienić nazwę na taki jaki robimy crossflash



Wyłączamy i po chwili włączamy komputer .Jeżeli crossflash robimy między modelami z takim samym bootcode w EEPROMIE
(np,IHBS 112\312\ASUS BW-12B1ST,TEAC BD-W512GSA)
to jest już koniec i cieszymy się innym napędem.



Jeżeli na inny model z innym kodem bootcode w EEPROM miga dioda napędu informująca o niezgodności oprogramowania w napędzie..
tak też jest w przypadku przykładowym czyli my działamy dalej ..


4 EEPROM- zmina bootcode

PIERWSZA REWIZJA|GENERACJA

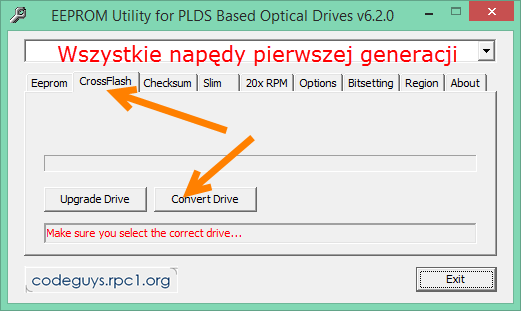

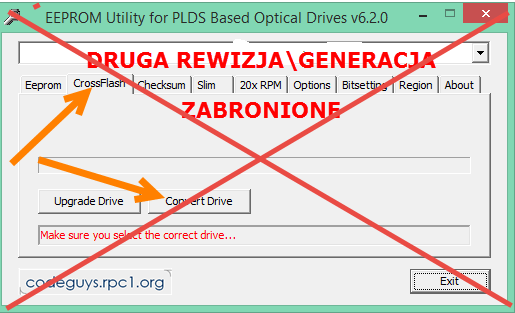

W przypadku napędów pierwszej i tylko tej generacji\rewizji możemy użyć EEPROM Utility i zakładka Crossflash\ConvertDrive \
Po operacji wyłączamy OFF komputer i po chwili włączamy i mamy nowy model
Ale nasz przykładowy model jest drugą generacją i rewizją więc musimy posłużyć się innym sposobem czyli działamy dalej..




DRUGA REWIZJA \GENARACJA ale dla majsterkowiczów również pierwszą generację można w taki sposób również zmieniać bootcode ale narzędziem EEPROM Utility
jest prościej i pewniej że nic się samemu nie popsuje.

KODY Bootcode dla Bluray LiteON PLD-DH-12B2LH

LiteON iHBS112\312,ASUS BW-12B1ST ,TEAC BD-W512GSA = BD
LiteON iHBS212, Sony\Optriarc BWU-500S\BD-5300S = BE
HP BD335i\e = BC
Plextor PX-B950SA\ PX-LB950SA = B7
LiteOn eHBU212 = B6
LiteOn eHBU312 = B5
Plextor PX-LB950UE\PX-B950UE = B8



Potrzebny jest nam do zmiany bootcode edytor HEX bez jakiś wymagań co do wersji np. tu pierwszy lepszy free
http://mh-nexus.de/en/hxd/
TUTAJ WYMAGANA JEST OSTROŻNOŚĆ I UWAGA PODWÓJNA ŻEBY NIC NIE POPRZESTAWIAĆ ANI NIE NAMIESZAĆ W EEPROM ..

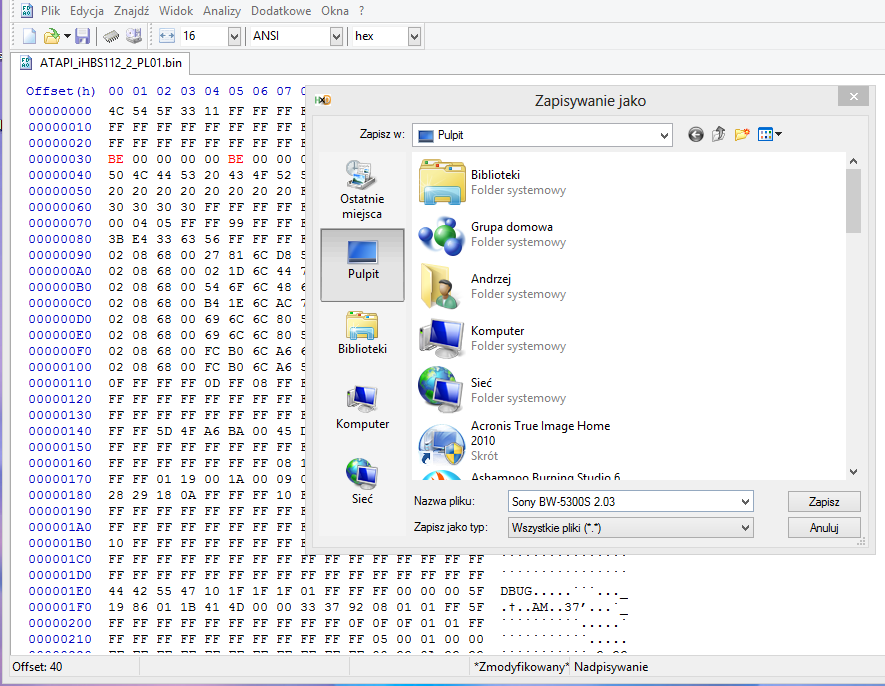

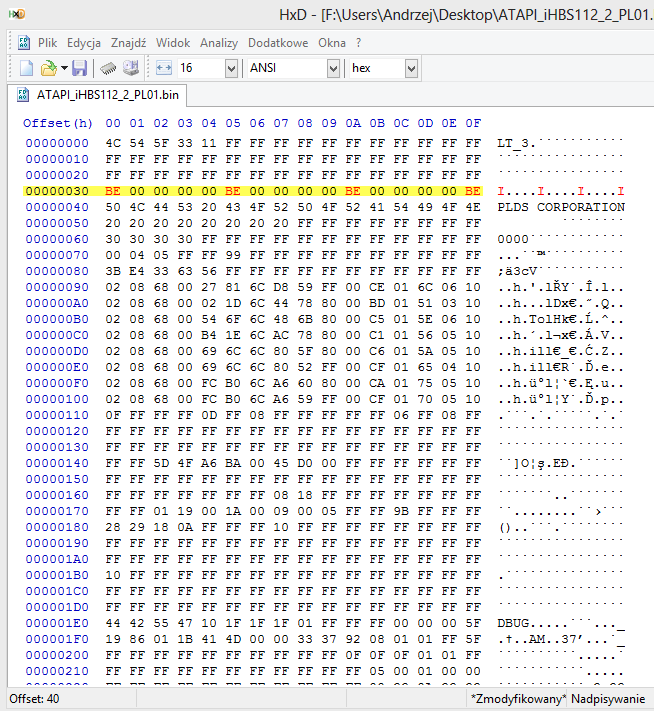

Otwieramy w edytorze kopię EEPROMU naszego napędu którą wykonaliśmy na początku operacji :
w pozycji 00000030 musimy zmienić bootcode według wzoru powyżej dla napędu który chcemy uzyskać .



W naszym przypadku jest to kod BE i po zmianie zapisujemy jako oddzielny plik zmodyfikowany z
rozszerzeniem bin czyli w taki sposób żeby kopia EEPROM od naszego napędu została na wszelki wypadek czy
też do szybkiego przywrócenia napędu do poprzedniej wersji.





Przykład zmiany bootcodee dla Plextor PX-B950SA\LB-950SA poniżej w ramach treningu...







Ciąg dalszy w następnym poście.....

[czary2mary]

Jeżeli mamy już zmodyfikowany eeprom to pozostaje nam wgrać go do crossflash-owanego napędu.
Programem EEPROM Utility wgrywamy zmodyfikowany eeprom i po operacji wyłączamy OFF komputer
i po chwili włączamy i powinna przestać migać dioda w napędzie i mamy gotowy "nowy"model...














5 Problemy i kłopoty
Jeżeli coś poszło nie tak programem DosFlashV2.0 wgrywamy kopię firmware od naszego napędu\
na kanale SATA znajdujemy nasz napęd i polecenie WriteFlash wskazujemy plik firmware od naszego napędu....



a programem EEPROM Utility kopię eeprom od naszego napędu...nic więcej sami nie jesteśmy w stanie zrobić .............

W razie jakich kol-wiek pytań \wątpliwości\niejasności\dodatkowych wyjaśnień prosimy o pytania wyłącznie w\w temacie.

[czary2mary]

*BARDZO WAŻNA AKTUALIZACJA * BARDZO WAŻNA AKTUALIZACJA*
@COdeKing świetna robota

Dzięki nowej wersji EEPROM Utility v6.2.0 SE bardzo upraszcza się również procedura crossflash pierwszej i drugiej generacji napędów konstrukcji Bluray LiteOn PLD-DH-12B2LH i ich OEM i klonów
EEPROM Utility v6.2.0 SE

Analogicznie jak w przypadku nowszych napędów DVD LiteOn po wgraniu firmware wystarczy zmienić tylko SUMY KONTROLNE eeprom napędu


Przykład i screen crossflash LiteOn iHBS 112 druga generacja odporna do tej pory na EEPROM Utility gdzie trzeba było ręcznie edytować i wgrywać zmodyfikowany eeprom do napędów.

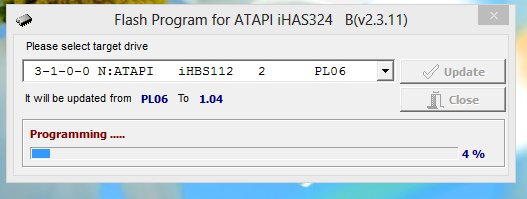

Crossflash LiteOn iHBS 112 -(2rev.generacja ) do Plextor PX-B950SA

[zenonz]

Operacja poszła jak po maśle, problem jest tylko z dostępnością plików .bin.

Czy mogę prosić o zrzut softu PX-B950SA 1.04? (mam już napęd z oznaczeniem PX-LB950SA 1.04 i nie chcę mieć identycznych FW, by się nie pogubić w skanach )

[czary2mary]

Jutro podeśle jak wrócę doma ..

[czary2mary]

Wysłane na PW

[zenonz]

Podziękował! Jak czas pozwoli, to się pobawię w porównania jakości zapisu.

[mockingbird]

Napisany przez czary2mary

Dzięki nowej wersji EEPROM Utility v6.2.0 SE bardzo upraszcza się również procedura crossflash pierwszej i drugiej generacji napędów konstrukcji Bluray LiteOn PLD-DH-12B2LH i ich OEM i klonów
EEPROM Utility v6.2.0 SE

I have some questions:

1) Which firmware is better for scanning, PX-B950SA 1.04 or iHBS112 PL06?
2) What is the best method for crossflashing? DOSFLASH or the unlocked LiteON flasher?
3) Is EEPROM Utility 6.20SE necessary for all methods? Is it necessary for a BW-12B1ST (BW-12B1ST-23 specifically) crossflash to iHBS112 or PX-B950SA?
4) When you're correcting the checksum with EEPROM Utility, it shows you have "431S" selected as the drive type. Is this correct?
5) If using DOSFLASH to crossflash, how do you transplant the EEPROM to the target BIN file, or is this only done with LG drives?
6) Can you please send me BIN files for crossflashing?

Thanks

[czary2mary]

1. The most versatile is the Plextor PX-B950B - it works with Opti Drive Control and PlexUtilities.
2. Depending on the drive generation - whether first or second generation
3. Necessary to remove the Areas protection for sure - the rest depends on the bootcode that is in the drive. If it is the same as the installed firmware, we don't have to do anything after the installation. As the LED flashes when the firmware is installed, you have to change the checksum.
4. No matter what
5. This is not possible in DosFlash V2. 0
6. You have to wait - I'm leaving - remind yourself next week or ask @blackened2687 - he can send it quickly.

[Zwyczajny]

Czy aktualizacja biosu/Crossflash może w jakiś sposób wpłynąć na mniejszą awaryjność IHBS112?
Mój napęd nie był wiele razy używany,ale czytam, że bardzo lubią padać, czy jest jakiś sposób aby możliwie zmniejszyć prawdopodobieństwo awarii i cieszyć się jak najdłużej?.

Mając REV.1 wgrałem PL06 z drugiej rewizji i cofnąłem do PLOK.bin flasherem, wszystko działa.
Czy mogę również wgrać Firmware z napędów Rev2 Plex?

Czy możliwe jest wgranie PL17 (9th July, 2014) od iHBS312 2?

Strona główna cdrinfo.pl znów nie działa, skąd mogę pobrać biosy?

[Arepo]

Nic nie kombinuj bo to nie ma sensu, nie zmniejszysz awaryjności za pomocą firmware. Jak napęd był sporadycznie używany to jeszcze długo powinien wytrzymać.

[grzeniu]

Napisany przez Zwyczajny

Strona główna cdrinfo.pl znów nie działa, skąd mogę pobrać biosy?

Już działa.

[Zwyczajny]

Temat wraca jak boomerang. Mogę prosić o firmware *Bin Plextora 950?

[PlextorMan]

Does anyone have firmware to LITE-ON IHBS212 REV1 (bin. file)?

If possible, the latest version? Thank you very much...
