Kolory kabli i napiecia w zasilaczu - Strona 3

Torwald · 26.05.2003, 00:58

Hmm...niby tak..
I chyba tez zrobie bez lutowania (albo jak najmniej), tak jak na w/w zdjeciu.

raptor123 · 26.05.2003, 01:06

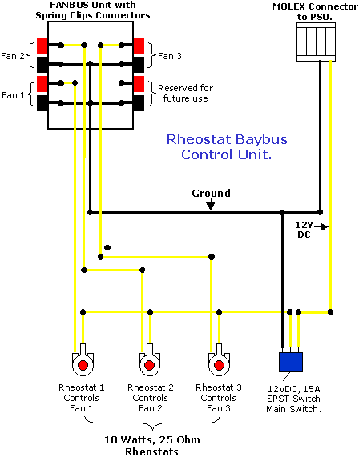

Mam właśnie taki regulator zrobiony według tego schematu

Torwald · 26.05.2003, 11:09

A skad wziales to pudlo do przylaczania wentylatorow ?
Ten schemat juz wczesniej widzialem, ale nie mam pojecia skad takie cos wziac. Da sie to kupic u elektronika ?

Ziele · 26.05.2003, 11:19

Raczej w każdym sklepie elektronicznym są uniwersalne obódowy razem z czterema śróbkami więc któraś napewno będzie pasowała. Te złącza co widac na zdjęciu to zaciski sprężynowe od kolumien głośnikowych.

raptor123 · 26.05.2003, 11:37

Zgadza się to są zaciski od kolumn głośnikiwych, kosztowały chyba 4zl, a łatwiej się je podłącza od lutowania i spełniają swoją rolę

Torwald · 26.05.2003, 11:55

Czyli znowu czeka mnie wycieczka do elektronika

darsoon · 30.05.2003, 08:55

No i za***i**e !!! Wszystko już polutowane (zgodnie z tym schematem, poza tym włącznikiem - został pominięty), podłączam całość do zasilania i ... nic

Coś chyba źle podłączyłem ... albo się coś sfajczyło przy lutowaniu.
Pytanko: czy ma znaczenie "w którą stronę" jest przylutowany rezystor? Co można spieprzyć w takim prostym schemacie

Jak już wcześniej pisałem jestem totalnym amatorem w tych sprawach, z tąd te głupie pytania.

CrazyLucas · 30.05.2003, 15:38

jak podlaczyles dokladnie wedlug schematu to nic sie nie powinno skopcic - w najdorszym razeie pomyliles biedunowosc wlaczenia diod

Ziele · 30.05.2003, 15:46

rezystor obojetnie jak zamontujesz i tak będzie dobrze. Może źle podłączyłeś wyjścia z ukladu bo chyba jedynie w tym miejscu mozna sie pomylić. Zobacz też czy nie ma "zimnych" lutów.

darsoon · 30.05.2003, 19:19

Cytat:

CrazyLucas napisa***322;(a)
jak podlaczyles dokladnie wedlug schematu to nic sie nie powinno skopcic - w najdorszym razeie pomyliles biedunowosc wlaczenia diod

Z tego co wiem to dłuższa nóżka (w diodzie)to + a krótsza to -, i tak właśnie podłączyłem. Moze źle podłączyłem do potencjometrów? Zrobiłem dokładnie tak jak w tamtym opisie, czyli środkowa nóżka do LM317 i ta po lewej do masy. Szkoda, że nie mam aparatu to bym zrobił zdjęcia.
Aha, czy musza byc podłączone wszytkie 4 wiatraki żeby to działało? Podłączałem tylko jeden. Do podłączania wykorzystałem takie zaciski do kabelków jak w głośnikach. Zimne luty to rozumiem, że takie co nie są połączone (niby przylutowany a kabel wisi)?

darsoon · 30.05.2003, 20:10

Aparatu nie mam ale jest skaner :-)
Kiepawo to widać ale zawsze coś. Te kabelki w lewym górnym rogu i prawym górnym odczepiły się przed chwilą, więc nie miały wpływu na wcześniejsze próby.
Rezystor niebieski to (dla ułatwienia) R1=240 Ohm a ten drugi kolor to 180 Ohm0.

Ziele · 30.05.2003, 20:50

Ciężko powiedzieć co jest nie tak na podstawie tego skanu. Zimne luty to połaczenie o duzej oporności. Powistaje np jak ruszymy przylutowywaną częścią gdy cyna jeszcze nie zastygła. Połacznie wygląda na dobre a w rzeczywistości jest do kitu. Ja mam swój regulator zrobiony w pająku czyli bez płytki drukowanej. Jak dorwę aparat to zrobie fotke

darsoon · 30.05.2003, 21:06

W takim razie "zimny lut" może byc przyczyną. Kilka razy zdarzyło mi się poruszyć kabelkiem. Myślałem, że jak się trzyma to jest OK. W przyszłym tygodniu mam urlop to rozlutuje to ustrojstwo i złożę jeszcze raz porządnie. Dzieki wam za dotychczasową pomoc, szczególnie Ziele i CrazyLucas, można na was liczyć
