:czytaj: 2 martwe lasery :glaszcze:

Możliwe że masz rację. Wybacz jednak ale zgodzę się z tym w 50%. Nie wiem co może być na rzeczy, ale jak przełożyłem napędy pierwszym razem to ten zamiennik (jak wspomniałem z nierozbieranej wcześniej konsoli) mimo że gier nie ruszał to już inne DVD czy audio łykał bez zająknięcia. Od kiedy majstrowałem z przekładaniem to się tylko pogorszyło. Między innymi z tego powodu nie jest to dla mnie taka oczywista diagnoza i może faktycznie dało by się to zrobić już teraz samą kalibracją.

Czyli 2 martwe lasery :]

Chyba mi zabrakło mojej upartości i zawziętości w tym temacie, a może wyczerpałem limit czasu i ochoty ożywienia czegoś z czego i tak ja nie będę korzystał. Fakty są takie że ilość kombinacji jaką zastosowałem i namiętności z jaką rozkręcałem i przekładałem moduły powinien już na wstępie budzić uznanie (że mi się chciało...)
Suma summarum napęd nie działa tak jak bym chciał bo najwidoczniej brakuje kalibracji bo wczytuje oryginały ale napęd mimo zmienionego lasera nadal nie radzi sobie z wczytywaniem danych z gier (choć menu mi się wczytało).

Ostatecznie płytka PCB oraz moduł lasera został przełożony nawet do drugiego napędu (podmiana) ze względu na zauważalnie lepszy stan całości oraz tego jak pracowała tacka. Nie będę się tutaj zagłębiał w szczegóły, ale wyszło tak że już skręcony poprawnie napęd wcale nie odczytywał płyt bo mechanizm opuszczający głowicę talerza był zablokowany przez co płyta PCB blokowała swobodne poruszanie się lasera po wnętrzu napędu wzdłuż prowadnic.

Nie mogłem się zgodzić by napęd w konsoli z RROD mógł być padnięty bo mam pewność że to ja pierwszy rozkręcałem truposza. To musiał by być nie wiem jaki przypadek by komuś padł napęd DVD po czym nie grając w gry doprowadził do przegrzania konsoli i takiej awarii by konsola już nie wstała. Przy pierwszej podmianie napęd do podmiany dość szybko reagował na nośniki.. owszem gier nie odtwarzał, ale było widać że konsola się poprawnie i bez opóźnień komunikuje z DVD.

Konsole wystawię tak jak jest... przyznaje że nie wiem jak i z czym pod ręką kalibrować ten napęd (multimetr mam, ale pytanie skąd odczytywać parametry i jak je modyfikować). Dla czystej edukacyjnej wiedzy dla potomnych może i warto to by było dotknąć ale mam wiele innych zaległych tematów w kolejce. Gdybym wiedział dokładnie jak, a nie wróżył z fusów z obawą że mogę bardziej popsuć, mogło by być inaczej.

Obecnie konsola dostatecznie szybko odczytuje muzykę audio oraz filmy na DVD, niestety gry wczytują się dłuższą chwilę (przynajmniej nie widzę komunikatu by grę włożoną do X360 zgodnie z zaleceniem wyświetlanym na ekranie, włożyć do konsoli Xbox360 :sciana:)

Na moje oko masz 2 lasery martwe :P , podkreciles juz moc lasera ?

Przyznaję że przełożenie modułu lasera nie było jakoś strasznie karkołomne, ale pierwsze rozmontowanie przy większej ilości śrubek i blaszek sprawia, że się można zastanowić czy skręcimy poprawnie i coś nam nieszczęśliwie w zapasie zostanie :ysz:
Zamontowałem (musiałem coś poprawić więc montowałem 2 razy) i niestety napęd nie czyta mi teraz nawet płyt DVD. Ten który teraz pozostał z wypracowanym i wymontowanym laserem, odtwarza filmy DVD i przy grach już się zacina pokazując, a i owszem odtwarzacz multimedialny.

Napęd który ma sprawna elektronikę i przełożony niby działający moduł lasera, na chwilę obecną żadnej płyty jeszcze nie odtworzył. Nawet filmu na DVD.
Może niechcący mu jakąś śrubkę na prowadnicy dokręciłem to też odkręcę do stanu pierwotnego. Zastanawia mnie jednak o co się jeszcze może kłócić newralgiczny napęd. Zaczynam być zmęczony tematem, a inne czekają :sciana:

BTW. Jeszcze raz rozmontuję kompletny napęd i złożę jeszcze raz. Choć nie sądzę to jednak sprawdzę czy czegoś nie pominąłem...

Raportuj o postepach ;)

Dzięki wielkie. Teraz wiem że nie muszę kupować piekarni żeby chleb zjeść ;) :spoko:

To co na zolto, banalnie proste wyciagasz prowadnice i laser wychodzi zadna filozofia.

Czyli żeby tę konsolę naprawić za pośrednictwem RGH to przerobić bym musiał dokładnie tę konsolę, w której chciał bym wymienić napęd i żadna inna przerobiona mi w tym nie pomoże. Hmm to raczej w tym przypadku mi odpada to rozwiązanie, bo nie chcę już nic więcej dokładać do tej.
Skoro moduł lasera da się przełożyć to spróbuję tego rozwiązania. Poszukam w sieci może jakiegoś poradnika żeby nic na siłę nie wyłamywać a kulturalnie porozkręcać i rozmontować.

Ostatnie tutaj pytanie... wymontowuje się sam moduł (to co zaznaczyłem na żółto), czy może całość zaznaczona na zielono?
Załącznik 158834

Tak samo masz potencjometry na laserze ;) jeden od dvd drugi od cd . Nie za bardzo rozumiem co ty chcesz przekladac do sprawnej konsoli ? Z tego co piszesz widze ze nie za bardzo rozumiesz co napisalem i na jakiej to zasadzie wszystko dziala wiec napisze ponownie, majac naped 16D5S w konsoli jedyna metoda na wdobycie kluczy napedu to RGH danej konsoli z tym napedem a nastepnie zeby uzywac ten naped z LT+ lub czym innym (kalibracja) trzeba uzyc protezy plytki a oryginal idzie do smieci :P I jak najbardziej przeklada sie caly modoul lasera i jedyde co idzie zrobic to podkrecic jego moc.

Przywrócone wszystko do stanu początkowego... gdzie i jak to kalibrować. W Sega Saturn podczas czyszczenia widziałem przy napędzie pokrętła do kalibracji soczewki, tutaj w Xbox360 tego nie widzę.
Przełożenie samej soczewki lub całego modułu na sankach uważam trochę za karkołomne (co nie oznacza niemożliwe ;) )
Jeśli możesz to doradź Mistrzu bardziej łopatologicznie.

Mam jescze 3go xboxa360, tego który mi zostaje a jest z RGH. Czy może nie lepiej mi teraz do niego włożyć napęd z uszkodzonej, sczytać klucz napędu i wgrać go do napędu od dawcy również w konsoli z RGH. Wykonalne uważasz? :hmm:

Powiem inaczej... przełożę ponownie PCB tam gdzie były i zobaczę jak się do tego lasera dobrać, bo to najprostsze obecnie rozwiązanie nie wymagające przeglądnięcia setki wątków i wróżenia z fusów, mimo że jest to operacja znacznie trudniejsza od przekładania i lutowania elektroniki jak dotąd.

:hmm:

...tak to obecnie rozumiem Załącznik 158690 Załącznik 158691 Załącznik 158690

Co do reszty to może nie jest tak źle. Konsolę dawcę, rozdziewiczyłem e.... rozebrałem własnoręcznie jako pierwszy :haha:. Dość małe prawdopodobieństwo by przy RROD od razu padnięty był laser. To od tak z niegrania nie pada (jeśli laser padł by szybciej) :>

Kazdy naped ma dane kalibracyjne w pamieci flash :P wystarczy poczytac masz cale forum do tego :D . To ze czyta dvd nie wiele znaczy. Pytanie czy ta konsola czytala plyty z grami ORYGINALAMI oczywiscie ta co ma RROD zanim diabli ja wzieli ? bardzo mozliwe ze masz 2 martwe lasery, a co do kalibracji to jest voodoo i czarna magia, ale do podkrecenia wystaczy zwykly miernik skalibrowany do 10Kohm i mierzysz nastawy potencjometra do lasera i zmniejszasz do w maksie 3Kohm ale na to nie ma reguly jak masz 6Kohm to moze wystarczyc np zejscie do 5Kohm itd. trzeba testowac co 500ohm .

Na logikę sugerowałem się takimi podmianami jak w dyskach twardych, gdzie można spokojnie podmienić taką samą elektronikę przy zachowaniu tego samego modelu HDD. Tutaj jak widzę jest pod górkę.

Nie stanowi dla mnie problemu przelutowanie wszystkiego do stanu poprzedniego, tylko pytanie jak mam zmierzyć moc lasera i jakim miernikiem to zrobić. Nie bawiłem się w to wcześniej więc potrzebuję bardziej łopatologicznie. Jak już opisałem napędy są można powiedzieć tego samego modelu więc nie powinno być problemu. Od biedy mogę odgrzebać do działań przerobionego Xboxa360 z RGH jeśli to uprości grzebaninę. Domyślam się jednak że i tutaj potrzebne są jakieś magiczne programy i zaklęcia dające dostęp do podmiany kluczy :sciana:

HMMM...

// Edit 1:

a tak na marginesie... to jak te dane kalibracyjne się mogą nie zgadzać skoro już teraz ten napęd rozpoznaje czy ma w sobie płytę z Xbox czy może płytę z Xbox360. Z ciekawości sprawdzę czy odtworzy film w DVD. Jeśli tak to Twoja informacje o danych kalibracyjnych mogą się trochę nie sprawdzić. Przynajmniej w tym przypadku ;)

// Edit 2:
Sprawdziłem i film na DVD poszedł bez problemu. Sądzę że tutaj problemem jest gdzieś zakopany klucz do napędu aczkolwiek zastanawia mnie gdzie on może być zaszyty. Mogę podmienić ponownie te płytki PCB z napędów DVD tylko chciał bym wiedzieć czy to przyniesie jakiś skutek i jak się zabrać do kalibrowania lasera.

Heh no nie rozumiesz, dane kalibracyjne sa w chipie i jesli sie za bardzo nie zgadzaja nie bedzie ci to dzialac, jedyna opcja to powrot do wszystkiego przed twoim grzebaniem pomiar mocy lasera miernikiem proba podkrecenia jak nie dziala wtedy wymieniamy LASER a nie plytke bo sanki tez sa ustawiane wzgledem plyty/lasera, jesli nie dziala wiec wtedy zostaje wymiana lasera na nowy ;) a nie ogladanie bzdurnych filmikow na yt !!!

Więc tak. Są dwa napędy

DG-16D5S -13B (sprawna elektronika, padnięty laser) oraz

DG-16D5S -11B sprawny całkowicie ale z padniętej konsoli.

Pisząc nowe PCB miałem na myśli to przełożone z -13B do -11B. Czyli Elektronika napędu DVD pozostaje w tej samej konsoli w której była.

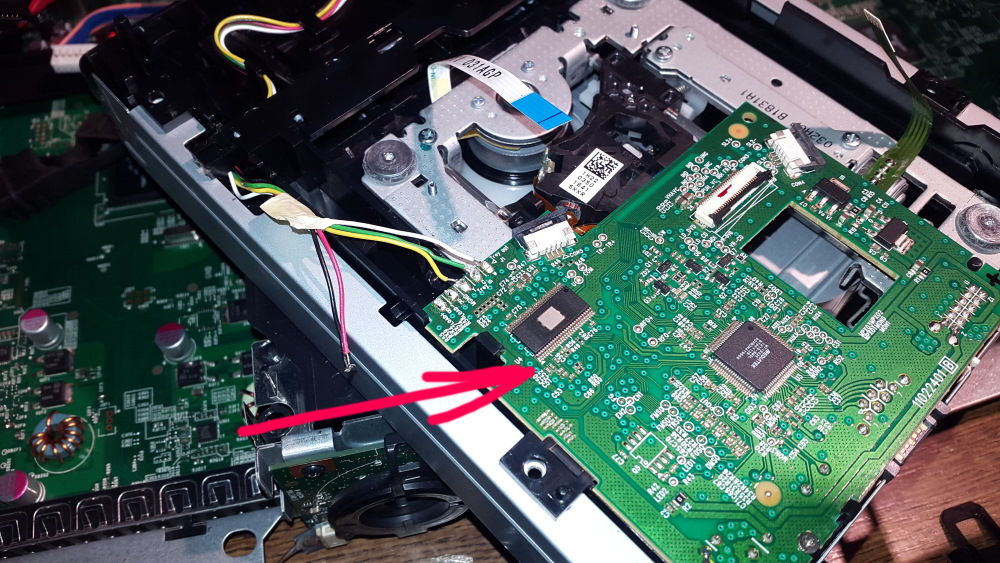

A tutaj z przemontowania i wylutowywania PCB
Załącznik 158689

Co mogles zrobic zle to podmienic naped, trzeba bylo najpierw sprobowac podkrecic laser a jak to nie dalo rady to przelozyc laser ;)

Co rozumiesz pod pojeciem nowe PCB ?

Przyznaję że jestem zmęczony na dzisiaj. Przełożyłem pomiędzy napędami płytki PCB tak by domniemana kość przechowująca klucz pozostała we właściwej konsoli. Zabieg wymagał lutowania co nie sprawiło większego problemu mimo ogólnego bałaganu na stole bo to trochę zabawa we Frankensteina... z dwóch jedno.
Ku mojemu zaskoczeniu właściwy napęd o dobrym laserze i już z nową płytką PCB dalej wywala komunikat bym sobie wsadził tę płytkę...
... a napęd numer dwa jak nie rozpoznawał płyt, tak nadal tego nie robi.
Znalazłem nawet filmik gdzie gość też działał tą metodą

https://www.youtube.com/watch?v=0mZypXPy-Hs

obecnie czuję się wypalony i brak mi pomysłów... co mogłem zrobić źle? :hmm:

EDIT:
Po krótkim namyśle stwierdzam że raczej konsola nie miała wcześniej podmienionego napędu aby ten klucz się nie zgadzał, bo jak sprawdzałem wcześniej inne gry (jak diagnozowałem stary napęd) to choć kilka sekund z intro się ładowało a nie było żadnego monitu o przeznaczeniu włożonej płyty jak tutaj. Ehh

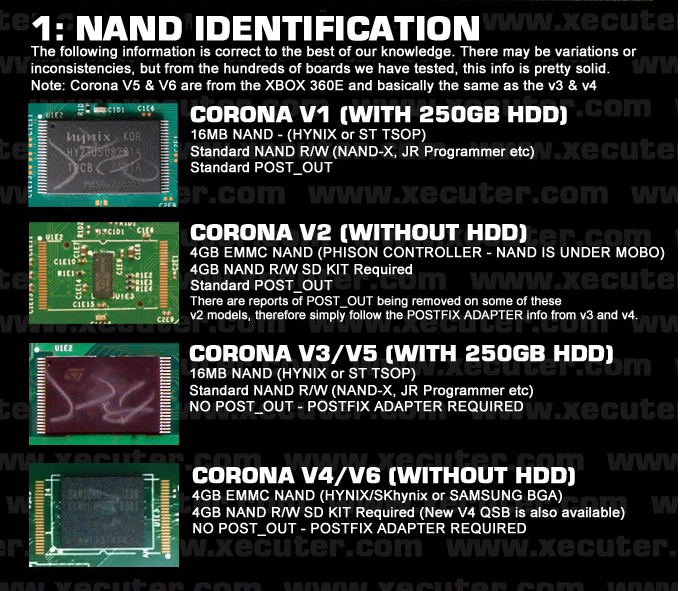

Corona V1 plus 4gb plytka i/lub Corona V2 , tak sie mnie wydaje przynajmniej. Jaki naped ?

Załącznik 158654

Zapomnij, potrzebny RGH do odczytania kluczy i uniwersalna plytka napedu do wgrania kluczy lub modyfikowana plytka z liteona z wersji FAT konsoli. Wymiana samego lasera lub podkrecenie, pozostaje jedna z tych dwoch opcji.

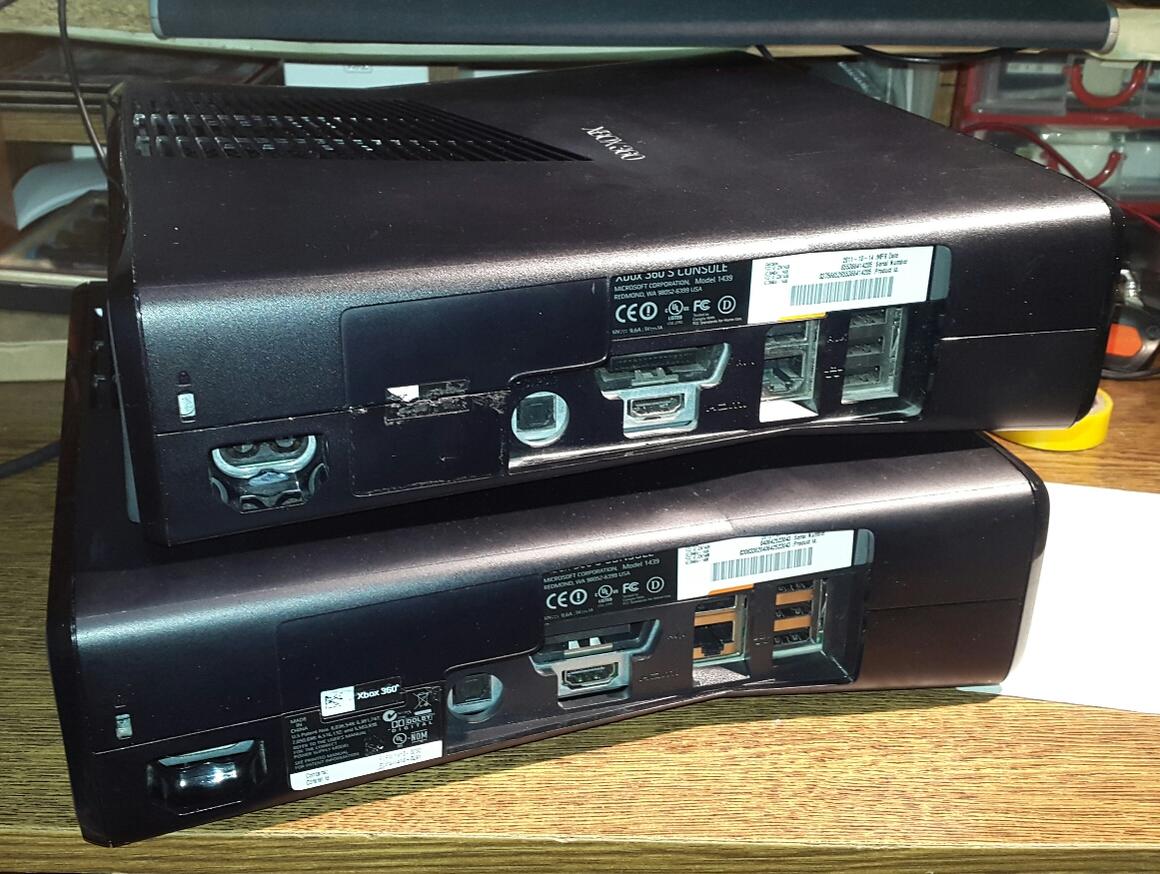

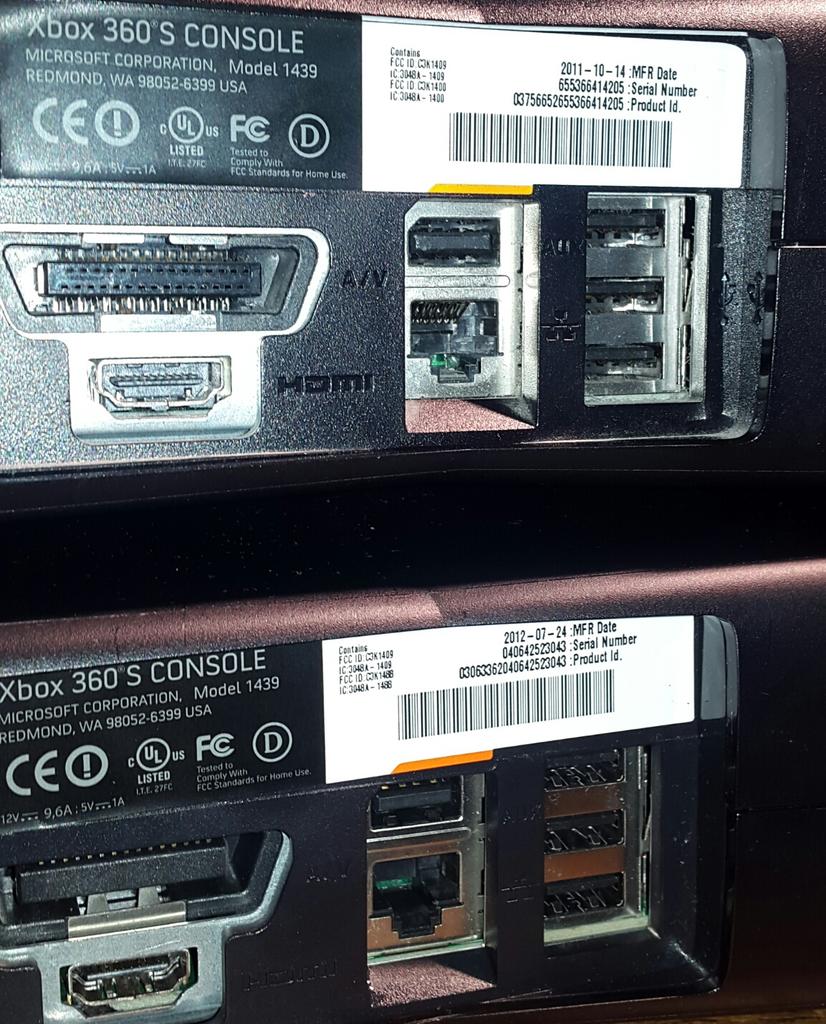

Będę musiał obydwie konsole otworzyć bo naklejki mi niewiele mówią.
Załącznik 158652
Załącznik 158653

Dodano z telefonu.

... Edit/
Udało mi się zdążyć z rozmontowaniem konsol nim edycja przestała być możliwa :)

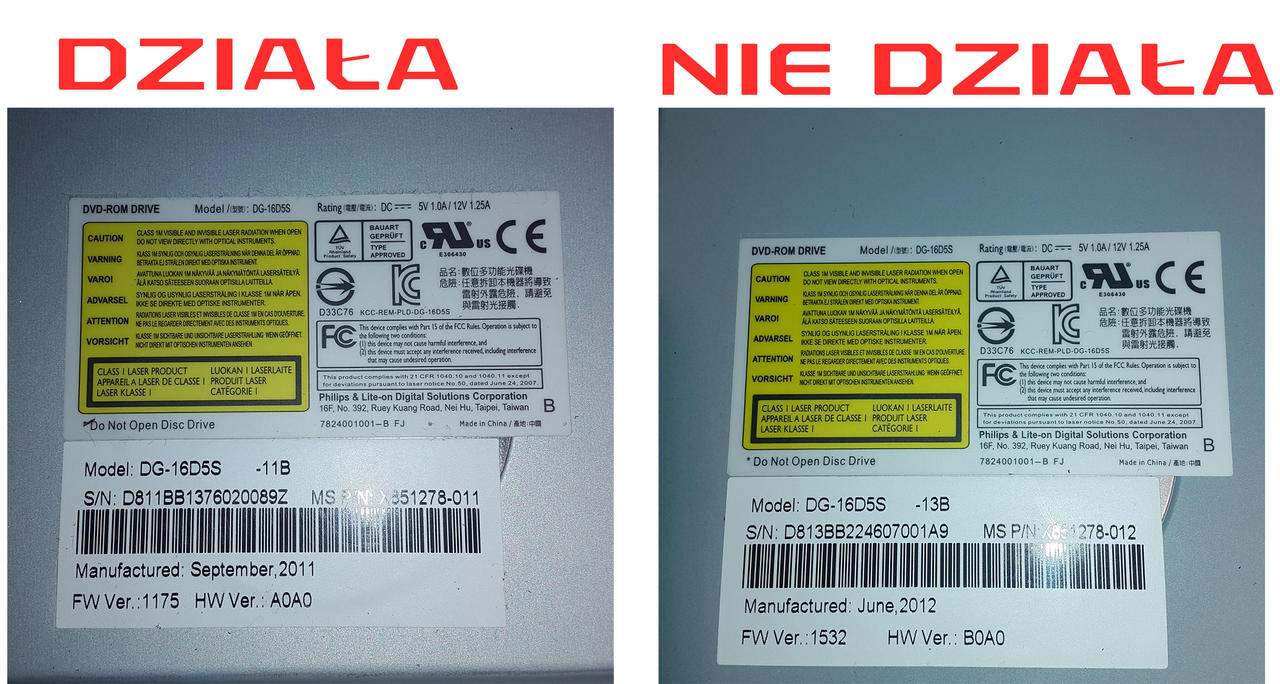

Więc tak. Napędy są takie same. Sprawny napęd to model: DG-16D5S -11B. Niesprawny natomiast to: DG-16D5S -13B.


Nie wiem czy to ma znaczenie, ale różnią się też wersją firmware.
Załącznik 158655

Jest 6 wersji tej konsoli wiec to nie za wiele mowi ! , wymien sam laser albo podkrec stary i do zyda ;) , a jak chcesz byc szczodry i wymienic naped to musze wiedziec co to za model konsoli typ mobo/naped i wtedy moge powiedziec cos wiecej ;)

Olej nie za wiele da bo to jest paracetamol na parcha, wiatrak trzeba rozebrac i lozyska nasmarowac smarem i bedzie cicho .

> Cichszy wiatrak - to na pewno, bo we wcześniejszym już łożyska zaczęły dawno o sobie znać. Nawierconą miałem nawet dziurkę do łożyska by oliwić specjalnym olejem.

> Napęd DVD - przekładałem cały napęd, bo najmniej pracy przy tym. Z tego co się wczoraj przed skręceniem zorientowałem to są to na moje szczęście takie same napędy. Jeszcze raz sprawdzę.

> Wersje konsol - są to takie same dwie konsole Xbox 360 Slim z 4 GB pamięci wbudowanej bez HDD.

Co do przełożenia to już się przekonałem że nie "hop siup". Teraz to chciał bym znaleźć łopatologiczną poradę co i jak zrobić by zadziałało.

Caly naped przelozyles czy tylko laser ? Pisz dokladnie jaki x360 typ plyty, rodzaj napedu ! Naped dvd jako caly jest przypisany na stale do konsoli, jest mozliwosc wymiany napedu ale to nie takie hop siup :P . Co do wiatraka wcale nie takie ciszej, zobaczysz to jak pograsz :D

Wymiana napędu w konsoli Xbox360 - nie uruchamia gier a odtwarzacz DVD


Tak jak w temacie. Gdzieś dorwałem niemal w pełni sprawną konsolę Xbox 360 w którym padnięty był napęd DVD, to znaczy te gry które włożyłem, wczytywały się wieki i pokazywało się zaledwie logo, lub pierwsze klatki ładującego się intro.
Dorwałem drugą konsolę z RROD też w wersji SLIM, z której przełożyłem lepszy wiatrak oraz napęd DVD. Złożyłem ustrojstwa i ku mojemu zaskoczeniu konsola z wmontowanym nowym napędem uruchomiła się po pierwsze ciszej, a po drugie zaskoczyła mnie sposobem odtwarzania płyt.

Na pierwszy ogień włożyłem jakąś grę ze starszego Xboxa z nadzieją że sprawdzę tryb kompatybilności, a tutaj przygotowała mnie ładna animacja starego Xboxa i informacja bym włożył sobie tę płytę do... konsoli xbox.

Pomyślałem, no cóż... tryb kompatybilności ma ograniczoną listę działających tytułów więc lepiej sprawdzić normalną grę na Xbox 360. Jak pomyślałem tak zrobiłem i ku mojemu zaskoczeniu pokazało się ponownie menu od odtwarzacza DVD w konsoli i informacja bym sobie tę grę włożył do konsoli Xbox 360...


Jak to się ma z tymi konsolami? Czy dobrze rozumiem że każdy Xbox ma jakieś klucze zaszyte w konsoli i ta sobie sprawdza podczas uruchomienia gry czy się klucze dostępu zgadzają (Pomiędzy zainstalowanym firmware konsoli a oryginalnie zamontowanymi podzespołami) by dalej uruchomić content i czy mogę te "naprawy" zrobić na nieprzerobionym sprzęcie? :hmm:


Możecie mi coś doradzić, co mogę zrobić? Konsolę chcę przygotować na sprzedaż, a nie chcę kogoś żenić z niedziałającym sprzętem.
